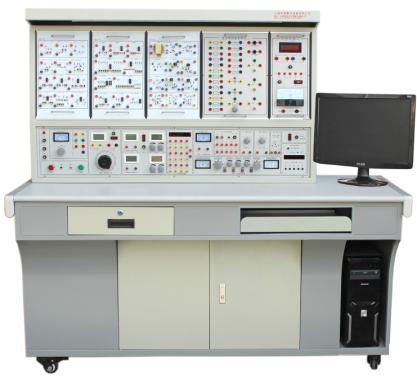

SD-5900单片机及电工电子综合应用技术综合实验装置
32000元/台
一、概述
本装置由控制屏、实验挂箱、实验桌组成，通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验，配备有仿真器。专为高职中职课程设计、毕业设计和单片机竞赛的开发平台，体现了灵活性、开放、创新、综合、跨领域、跨专业的设计理念。能够满足高职中职院校电子工程专业等不同层次的基础实训教学，课程设计，毕业设计，课题设计，符合学生的从基础到高级，从理论到实践的学习认知曲线。
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。
装置采用组件式结构，更换实验模块便捷。如需扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。
二、主要技术参数
1、输入电源：AC220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、装置容量：200VA
4、重量：100Kg
5、外形尺寸（cm）：160×75×150
6、挂箱尺寸（mm）：410×240×60
7、输出电源：有漏电、短路、过流保护
A．～220V，通过安全插座输出
B．直流稳压电源：±5V/1A ±12V/2A
三、装置构成
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
3、函数信号发生器：输出正弦波、矩形波、三角波
（1）频率范围：5Hz-550KHz，含五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
6、仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-300V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
7、实验管理器
平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。
（二）实验桌：钢木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。
（三）实验模块：
单片机部分
1、DP- 01 单片机实验挂箱（一）
包含：LED点阵显示模块、点阵式字符液晶显示模块、8253定时计数器、A/D转换、D/A转换、V/F转换、F/V转换、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C总线接口
2、DP- 02 单片机实验挂箱（二）
包含：8251串行口扩展、232总线串行接口、单片机最小应用系统1、单片机最小应用系统2、拔码开关输出
3、DP- 03 单片机实验挂箱（三）
包含：ISD 1420语音控制、IC卡读写接口、实时时针/日历、USB接口、RS232转RS485接口
4、DP- 04 单片机实验挂箱（四）
包含：8279接口电路、8255 I/O扩展、8155 I/O扩展、动态扫描显示模块、转换接口、MC14433、整列式键盘实验模块
5、DP- 05 单片机实验挂箱（五）
包含：步进电机驱动程序示列、温度传感器与温度控制、汽车转弯信号灯/十字路口交通灯、数字频率计、看门狗
6、DP- 06 单片机实验挂箱（六）
包含：十六位逻辑电平显示、继电器控制接口、常用器件接口、八位逻辑电平输出、单次脉冲、扬声器、串引静态显示模块、查询式键盘。
7、DP- 07 单片机实验挂箱（七）
包含：主功能逻辑笔、多功能密码锁、直流电动机驱动、步进电机驱动、微型打印机与单片机的接口
8、DP- 08 单片机实验挂箱（八）
包含：单片机与CPLD实验、仿真器
电子实验部分
1、DZJ-01 三极管放大电路
包含：二极管正向特性、二极管反向特性、二极管开关特性、二极管嵌位器、二极管限幅器、三极管输入输出特性、三极管基本放大器、三极管限幅器
2、DZJ-02 场效应管及负反馈放大电路（一）
包含：低频小信号放大器、带负载单极性小信号电压放大、电压负反馈偏置电路、串联电流负反馈电路、串联电压负反馈电路、并联电压负反馈电路、并联电流负反馈电路、射极输出电路、自举射极输出电路
3、DZJ-03 场效应管及负反馈放大电路（二）
包含：单管小信号放大器、两管阻容耦合放大器、结型场效应管放大器、场效应管分压自偏压电路、用电容衰减高频电压、射极跟随器、差动放大器、长尾式差动放大器、差动输入单端输出
4、DZJ-04 震荡电路
包含：RC移项振荡器、RC桥式振荡器、电感式振荡器、石英晶体振荡器、电容三点式振荡器、变压器反馈式振荡器、双T选频网络、距形波振荡器、锯齿波振荡器
5、DZJ-05 差动放大器和功率放大器
包含：差动放大器基本电路、恒流源差动放大器、双电源差动放大器、单端输入单端输出、差动输入双端输出、恒压源恒流源、三管OTL互补对称放大器、四管OTL互补推挽功率放大器
6、DZJ-06三极管伏安特性与基本放大电路
包含：二极管的伏安特性、电容器的隔直特性、三极管基本放大原理、共基极电路、共发射极电路、共集电极电路、分压电流负反馈偏置电路、用热敏电阻稳定工作点、用二极管稳定工作点
7、DZJ-07集成运算放大器应用
包含：同相运算放大器、同相输入保护措施、基本同相运算电路、反相运算基本电路、反相输入保护措施、同相输入求合运算、双端输入求和运算、反相输入求和运算、简单的过零比较器
8、DZJ-08 直流稳压电路电路
包含：变压器整流滤波电路、桥式整流稳压电路、倍压整流电路、三端集成稳压、三端可调集成稳压、电子滤波器、连续可调稳压电源、稳压电源软启动、阻容二极管触发可控硅、电子调压器、晶闸管触发可控硅
9、DZJ-09 三极管与门电路
包含：二极管“与”门电路、二极管“或”门电路、三极管“非”门电路、三极管“与非门”电路、三极管“或非门”电路、三极管多谐振荡器、TTL“与”门、TTL“或”门、TTL“非”门、10、TTL“与非”门、与或非门电路、对称式多谐振荡器
10、DZJ-10 数字电路（一）
包含：RS触发器、JK触发器、D触发器、8421编码器、8421译码器、七段译码器、同步十进制计数器、加法、减法计数器
11、DZJ-11 数字电路（二）
包含：增减计数器、进位计数器、555时基电路、TTL驱动CMOS、CMOS驱动、运放电路、单稳态电路、同步时序电路
12、DZJ-12 A/D、D/A及稳压电路
包含：D/A转换器、A/D转换器、
13、DZJ-13 综合应用
包含：温控电路、排风扇自动启闭电路、光控电路、光控电路开关、航标灯、音乐门铃电路、电子门铃电路、电子报警器、音乐报警器、闪光灯、家用台灯调光电路
电工部分
1、DGJ-10 电路基础实训（一）
完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实训；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得最大功率的条件、电阻的串、并联等实训。
2、DGJ-11 电路基础实训（二）
提供灯泡、稳压管、电位器、电阻箱等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。
3、DGJ-12 交流电路实训（一）
提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。
4、DGJ-13 交流电路实训（二）
完成三相电路实训（提供六只灯泡）。
5、DGJ-14 电路基础实训（三）
仪表量程扩展实训（电流表、电压表量程的扩展）。
6、DGJ-15 电工综合技能实训（一）
电流表、电压表和欧姆表的设计。
7、DGJ -16 电工综合技能实训（二）
运算放大器的应用实训、报警保护电路的设计及其应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用设计。
8、网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，单相电度表1只，铁心变压器1只，接线端子排20孔）
9、三相鼠笼交流电机1台（380V Y/△ 180W）
10、连接线一套
11、尖嘴钳、螺丝刀、剥线钳等工具一套
四、基本实验内容
单片机部分
|
1．存储器块清零
2．二进制到BCD码转换
3．二进制到ASCII码转换
4．程序跳转表
5．内存块移动
6．数据排序
7．P1口输入、输出实验
8．继电器控制实验
9．用74LS244读入数据
10．用74LS273输出数据
11．串行数据转换并行数据
12．并行数据转换串行数据
13．PWM转换电压实验
14．音频控制实验
15．8255输入、输出实验
16．8155输入、输出实验
17．5LED静态串行显示实验
18．6LED动态扫描显示实验
19．查询式键盘实验
20．阵列式键盘实验
21．计数器实验
22．定时器实验
23．8253定时器实验
24．外部中断实验
25．串行口通讯实验
26．ADC0809模数转换实验
27．DAC0832数模转换实验
28．MC14433模数转换实验
29．EEPROM外部数据程序存储器实验
30．SRAM外部数据存储器扩展实验
31．93C46串行EEPROM数据读写实验 |
32．电子时钟实验
33．电子琴模拟实验
34．打印机控制实验
35．汽车转弯信号灯控制实验
36．温度传感器温度控制实验
37．温度过程控制模拟实验
38．五相步进电机模拟实验
39．计算器实验
40．数字频率计实验
41．V/F转换实验
42．F/V转换实验
43．LED点阵显示实验
44．字符液晶显示屏控制实验
45．8279键盘扫描显示实验
46．看门狗实验
47．8251串行口扩展通讯实验
48．I2C总线读写实验
49．RS232转RS485实验
50．USB接口实验
51．十字路口交通灯控制实验
52．五功能逻辑笔实验
53．直流电机驱动调速实验（实物）
54．步进电机驱动实验（实物）
55．IC卡读写实验
56．实时时钟/日历控制实验
57．语音芯片控制实验
58．单片机与CPLD实验
59．8051与PC机串行口通讯实验
60．Flash Rom外部程序存储器实验
61．多功能密码锁实验
|
数字模拟部分实验内容
（一）模拟电路基本技能实训
|
1．二极管的正向特性
2．二极管的反向特性
3．二极管的开关特性
4．二极管嵌位器
5．二极管限幅器
6．三极管输入输出特性
7．三极管基本放大器
8．三极管限幅器
9．恒压源电路
10．恒流源电路
11．三极管开关特性
12．三极管实用电路
13．低频小信号放大器
14．带负载单极小信号电压放大
15．电压负反馈偏置电路
16．串联电流负反馈电路
17．串联电压负反馈电路
18．并联电压负反馈电路
19．并联电流负反馈电路
20．射极输出电路
21．自主射极输出电路
22．用电阻提高发射极电位
23．用稳压管提高发射极电位
24．用负反馈消除自激振荡
25．单管小信号放大器
26．双管两极放大器
27．结型效管放大器
28．场效应管分压式自偏压电路
29．用电容衰减高频电压
30．射极跟随器
31．差动放大器
32．长尾式差动放大器
33．差动输入单端输出
34．OTL互补对称放大器
35．OTL功率放大器
36．差动输入运算放大器
37．RC移相振荡器
38．PC桥式振荡器
39．电感式振荡器
40．石英晶体振荡器
41．电容三点式振荡器
42．变压器反馈式振荡器
43．双T选频网络
44．矩形波振荡器
45．锯齿波振荡器
46．正弦波振荡器
47．音频振荡器
48．正弦波余弦波振荡器 |
49．差动放大器基本电路
50．恒流源差动放大器
51．双电源差动放大器
52．单端输入单端输出
53．差动输入双端输出
54．恒压源恒流源
55．三管OTL互补对称放大器
56．四管OTL互补推挽功率放大器
57．集成功率放大器
58．二极管的伏安特性
59．电容隔直特性
60．三极管基本放大原理
61．共基极电路
62．共发射极电路
63．共集电极电路
64．分压式电流负反馈偏置电路
65．用热敏电阻稳定工作点
66．二极管稳定工作点
67．共源极放大电路
68．共漏极放大电路
69．共栅极放大电路
70．同相运算放大器
71．同相输入保护措施
72．基本同相运算电路
73．反相运算基本电路
74．反相输入保护措施
75．同相输入求和运算
76．双端输入求和运算
77．反相输入求和运算
78．简单的过零比较电路
79．双限比较电路
80．基本带通虑波电路
81．矩形波振荡器
82．变压整流滤波电路
83．桥式整流稳压电路
84．倍压整流电
85．三端集成稳压
86．三端可调集成稳压
87．电子滤波器
88．连续可调稳压电源
89．稳压电源软启动
90．阻容二极管储发可控硅
91．电子调压器
92．晶闸管触发电路
93．具有放大环节的稳压电源
94．并联稳压电源
95．串联稳压电源
|
（二）数字电路基本技能实训
|
1．TTL集成逻辑门的参数测试
2．CMOS逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式 |
16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器、分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CMOS集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表 |
（三）综合电路实训
|
1．温控电路
2．排风扇自动启闭电路
3．光控电路
4．光控电路开关
5．航标灯
6．音乐门铃电路 |
7．电子门铃电路
8．电子报警器
9．音乐报警器
10．闪光灯
11．家用台灯调光电路 |
电工部分
（一）电工基本技能实训
|
1．本电工仪表的使用与测量误差的计算
2．减小仪表测量误差的方法
3．欧姆定律
4．电阻的串、并、混联电路
5．电阻分压器电路
6．电容的串、并、混联电路
7．电容的充放电电路
8．伏安法测电阻
9．节点电压法
10．回路电压法
11．支路电流法
12．电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值
13．电压表量程的扩展
14．电流表量程的扩展
15．已知和未知电路元件的伏安特性
16．直流电阻电路故障的检查
17．电路中电位的测量
18．基尔霍夫电压定律
19．基尔霍夫电流定律
20．电压源外特性的测定
21．叠加原理
22．电压源与电流源的等效变换
23．负载获得最大功率的条件
24．戴维南定理
25．诺顿定理
26．互易定理
27．二端口网络 |
28．双联开关两地控制
29．RLC串联交流电路
30．RLC并联交流电路
31．RLC串联谐振电路
32．电感、电容元件在直流电路和交流电路中的特性
33．正弦稳态下RL、RC串联电路
34．日光灯电路的连接
35．提高功率因数的方法
36．电磁感应现象
37．互感耦合电路
38．互感线圈同名端的判断
39．一阶电路过渡过程的研究
40．二阶电路过渡过程的研究
41．单相变压器
42．变压器参数测定及绕组极性判别
43．交流电路参数的测量
44．三相负载的星形联结
45．三相负载的三角形联结
46．三相交流电路功率的测量
47．功率因数及相序的测量
48．单相电度表的安装及使用
49．三相鼠笼式异步电动机的使用
50．三相异步电动机点动控制
51．三相异步电动机自锁控制
52．三相异步电动机既可点动又可自锁控制
53．接触器联锁正反转控制
54．接钮联锁正反转控制
55．接触器和按钮双重联锁正反转控制 |
（二）电工综合技能实训
|
1．运算放大器的设计及其应用
2．受控源的设计
3．电流表、电压表和欧姆表的设计 |
4．整流滤波电路的设计及应用
5．报警保护电路的设计及其应用
6．过流保护的设计及其应用
|
|
|
|
|
