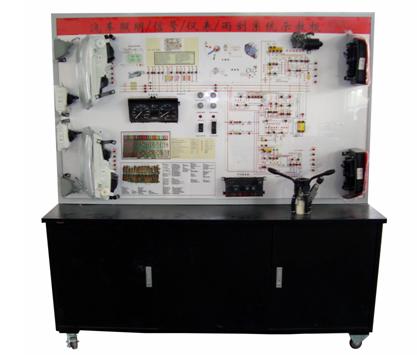

汽车照明/信号/仪表/雨刮系统示教板

（一）产品简介

本产品选用捷达照明/信号/仪表/雨刮系统材料为基础制作，模拟汽车运行，演示照明/信号/仪表/雨刮系统的工作过程；本示教板功能齐全、操作方便、安全可靠。

（二）结构组成

捷达汽车照明、信号、仪表、雨刮系统四部分实物及各类开关等。检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。

（三）功能特点

1．面板上绘有完整的照明/信号/仪表/雨刮系统原理图。设有检测端子，可通过仪器仪表检测传感器，执行器等各种信号参数如电压、电阻、频率等。

2．操纵开关及按钮，可真实演示照明/信号/仪表/雨刮系统的工作过程。

3．数显表显示电压值。

4．发光二极管显示元器件状态。

5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。

6．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。

7．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。

（四）技术参数

外形尺寸：1740mm×550mm×1850mm（长×宽×高）；

电源：220V交流电压；

工作电压：12V直流电压；

工作温度：-50℃～50℃；

蓄电池：60AH/12V
