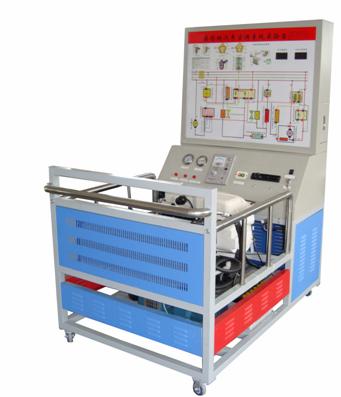

桑塔纳汽车空调系统实训台

（一）产品简介

本实训台选用大众桑塔纳2000 制冷系统。采用优质钢板骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。实验台后边设置对开门，方便维修。右则边故障设置装置。底部采用带刹车的万向轮，移动和固定两相宜方便调整设备的摆放位置。整机坚固耐用又美观大方。配套使用说明书及实训指导书。

（二）结构组成

三相调速电动机、空调蒸发箱、压缩泵、空调控制系统电气元件、压力表、送风管路、空调散热器、干燥瓶、多种感应器、高低压压力表、故障设置和排除盒、控制面板、大型彩色喷绘电路原理图、可移动台架、电源，实训指导书。

（三）功能特点

1．数显式温度表显示车内外温度；

2．空调压缩机离合器，冷凝器风扇，鼓风机等采用220V转换的直流电源控制，既方便又安全；

3．风量可人工调整；

4、指针式仪表实时显示高低压力值；

5．数字式温度计，直观显示蒸发器出风口温度；

6．可通过专用仪器进行抽真空、充注制冷剂、制冷剂检漏等工作；

7．故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。

8．数显式电压表显示各传感器信号；

9．可增装加热装置；

（四）技术参数

1．外观尺寸

1450mm × 1000mm × 1850mm(长×宽×高)

2．工艺

汽车油漆高温烤漆处理；转动部件外加装防护装置；加装交流电源漏电保护装置。

3．调速电机：380V/1.5KW

4．蓄电池：60AH/12V

5．交流电源：380V；220V；
