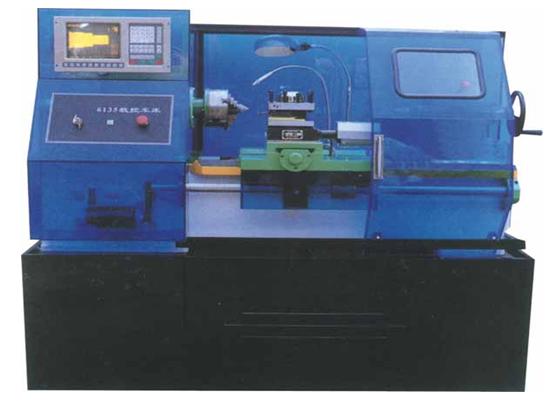

SD-6135型 液晶数控车床(透明教学数控车床)
本产品是第二代液晶数控车床系统，功能更加强大。 它可与fc2003型数控车床操作软件相配套，让你构成数控编程实验室。系统采用日本夏普公司6”液晶显示屏，中文界面、试切对刀、任意点启动、图形模 拟、标准通讯接口RS232、主轴模拟量输出，对塑料、有机玻璃、木制品等材料进行直线、圆弧、螺距、公英制、多头螺纹、锥螺纹等螺纹，旋进旋出加工。
一、特点：
1.该机床纵向,横向走刀均采用高精度丝杆与螺杆，混合式步进电机驱动，定位精度高，转距大。
2、主轴采用进口变频调速器，可实现无级调速。
3、机床采用四工位自动转位刀架，适用加工开头复杂零件。
4、车削塑料制品，采用空气（风）冷却，不污染环境，使工作环境更加清洁卫生。
二、用途：
1、高等工科院校的机制、机电一体化、自控及其它相关专业数控技术的教学实习和综合实验。
2、针对数控工业的数控机床、数控编程、数控原理。CAD/CAM等及相关专业专业课程的教学实验与培训。
三、主要技术参数：
|
三爪卡盘 |
Ф160mm |
控制/联动轴数 |
2轴/2轴 |
|
床身上最大回转直径 |
Ф350mm |
零件程序存储容量 |
56K(3000段程序) |
|
最大工件长度 |
500mm |
主轴 |
0～+5V(+10V)模拟量
及正反转触点 |
|
电动刀架 |
四工位 |
最大编程尺寸 |
±9999.999mm |
|
主轴孔径 |
Ф40mm |
最大移动速度 |
3000mm/min(当量0.01mm) |
|
主轴转速、无级变速 |
100—1500rpm |
编程方式 |
G、M、F、S、T(ISO代码)
键盘/串行录入，后台编辑 |
|
进给量范围 |
50--1000mm/min |
系统参数 |
刀具参数，间隙补偿，
加工起始点，记忆及断电恢复 |
|
主电动机功率 |
0.75KW |
输入/输出 |
24路/15路 |
|
机床外形尺寸
（长*宽*高） |
1670*810*1500mm |
操作方式 |
自动，手动，点动，MDI，
单段/连续 |
|
机床重量 |
350kg |
参考点 |
自动/手动返回 |
|
脉冲当量 |
0.005mm/0.1mm |
机床重量 |
350KG |
