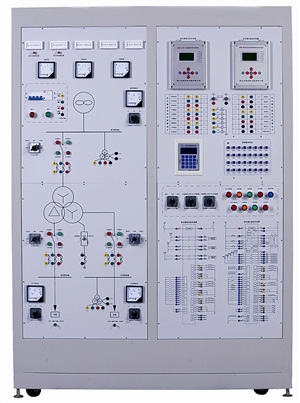

SDJB-01型电力系统微机线路保护实训考核装置





一、概 述

本装置采用现代电力工程中广泛应用的微机线路保护装置，配有电源、两段输电线路、互感器、故障设置等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训，也可用于高等院校、中专技校相关专业学生实训的考核。

二、实训考核项目

1.    基本实训项目

（1）模拟系统正常﹑最大﹑最小运行方式

（2）模拟系统短路

（3）微机保护装置基本功能试验

（4）微机无时限电流速断保护

（5）微机定时限过电流保护

（6）微机定时限过电流保护

（7）微机无时限电流速断保护

（8）微机带时限电流速断保护

（9）阶段式电流保护

（10）运行方式对保护灵敏度的影响及灵敏度校验

（11）电流电压连锁保护

（12）反时限保护实验

（13）阶段式过电流保护与自动重合闸前加速

（14）阶段式过电流保护与自动重合闸后加速

（15）其它线路保护形式, 功率方向过电流保护, 零序电流保护, 过负荷保护

（16）二次回路接线

（17）二次回路调试

（18）保护计算整定

（19）保护动作试验
