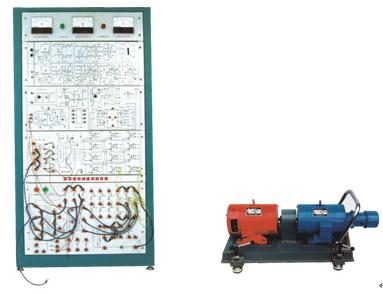

SDSY-740F直流电动机运动控制实验系统



一、系统功能特点

    实验装置采用立式机柜，机柜内采用模块化设计，功能分隔清晰，强弱电隔离，维护检修方便。直流电动机—直流发电机机组额定功率为1.5KW（采用晶闸管可 控整流调压调速）。副直流电动机机组额定功率300W（采用H桥VDMOS管PWM调压调速）。设有计算机控制接口，PC机或单片机可进行数字调节器控制 或全数字式直流电动机控制系统实验。

二、系统构成

1、立式机柜（晶闸管三相反并联可逆电路模块、H桥可逆电路模块、模拟调节器模块、检测电路模块、控制与逻辑切换模块）。

2、1.5KW直流电动机—直流发电机机组（带直流测速发电机）

3、300W直流电动机（配光电脉冲测速装置）

4、三相调压器、电抗器、灯箱负载。

三、规格

1、立式机柜，机柜下安有轮子，移动方便。机柜面板采用抽屉结构主设计，示教直观、维护方便。

2、直流电动机—直流发电机机组，固定在小车上。

3、直流电动机转速150—3000转/分。

4、晶闸管三相反并联可逆电路最大输出电流55A。

5、晶闸管三相反并联可逆电路最大输出电压310V。

四、实验内容

1、单闭环不可逆直流电动机调速系统实验。

2、双闭环不可逆直流电动机调速系统实验。

3、双闭环逻辑切换无环流可逆直流电动机调速实验。

4、小功率直流电动机PWM可逆调速实验。

5、直流电动机可逆调速系统的计算机控制实验。

6、PWM可逆调速系统的计算机控制实验。

7、三相可控整流电路实验（灯箱负载）。

8、模拟触发器调整实验。
