SDDLJB-06 电力系统继电保护工培训考核平台





该平台是根据《中华人民共和国职业技能鉴定规范•电力行业（继电保护）》，参考电力行业职业技能鉴定中心所编写的继电保护工培训大纲和题库而研制生产的。 整套装置包含多种不同种类的继电器和保护对象，本平台能完成继电器构造、工作原理和特性、电网继电保护、主设备保护、自动装置与继电保护、电气二次控制回 路、继电保护系统校验及调试、继电保护设备异常事故处理等实训项目。可作为电力行业继电保护工初级至高级技师的培训考核装置。也可用于其他行业对电工继电 保护知识的培训考核，包括高校、技校、中专"电力系统继电保护"、"工厂供电"等课程的实训、实验和考核。
 产品特点
 1、结构合理性

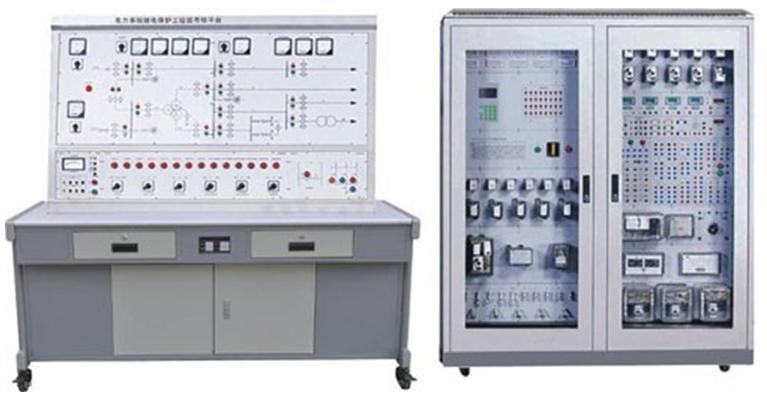

 本平台将所需各种电源、仪表、负载、模拟断路器、故障设置模块等有机结合在一起，配套齐全。将一次
 系统置于一个控制屏上，将二次控制部分及保护装置部分置于一个控制柜中，用户无须购买其他配件就可
 完成所有实训、考核项目。
 2、实验的真实性
 （1）三相输出功率大，达3kVA，输出电流超过5A。单相输出最大电流通过升流器可达到20A，由于电力
 系统中现场使用的继电器比较多也使用额定电流为5A的标准，因而当实训电流达到5A左右时，其实训数
 据和曲线真实地反映了继电器的特性。
 （2）线路保护实训方法和现场真实一致。将一次系统置于一个控制屏上，将二次控制部分及保护装置部
 分置于一个控制柜中，A站、B站均接有电流互感器、电压互感器把一次回路和二次回路分开，继电器均接
 在二次回路中，实训接线和教材相同。
 3、安全可靠性
 装置设有电流型漏电保护，电压型漏电保护、隔离变压器浮地保护、交直流电源的过流保护等多种安全措
 施，学生的人身安全得到了保障，设备的安全性有了保障，同时采用了高可靠性安全实训导线，避免了学
 生双手摸电的可能。实训装置还具有跳闸保护，便与处理紧急事故。
 技术条件
 1、电 源：三相 380V±5% 50Hz，容量＜3kVA；
 2、工作环境：温度-10℃～＋40℃　相对湿度<85% 海拔<4000m；
 3、重 量：＜300kg；
