 PLC 变频调速实验实训系列 >> SDS-01D PLC可编程控制器实验装置

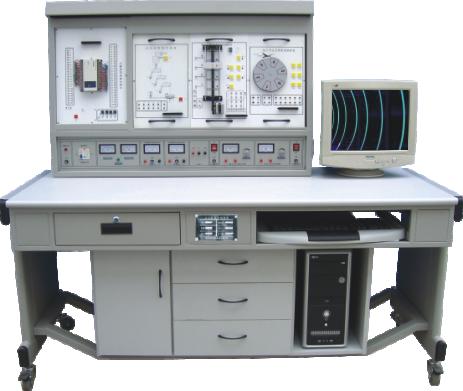

SDS-01D PLC可编程控制器实验装置


一、概述
SDS-02型PLC可编程控制器实验装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱、实物等于一体,可直观地进行PLC的基本指令训练,多个应用广泛的PLC实际应用模拟实验和实物控制实验,同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求,设计过程中参考了国内多种教材,从中精选出二十七组最具典型性的实验项目,配备三相鼠笼异步电机及继电器,能完成多个电气控制实验。
二、特点
1、装置采用组件多结构  更换实验模块便捷,如需扩展功能或开发新实验,只需添加实验挂箱即可,永不淘汰。
2、双口接线法  PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高实验连接速度,与单一连接法相比具有绝对优越性。
3、实验对象形像逼真,接近工业现场的实际应用,通过本实验装置的训练,学生很快就能适应现场的工作。
4、采用西门子S7-200系列可编程控制器,功能强大,性能优越,采用模块化设计,组合灵活。
5、组态棒图教学 采用MCGS工控组态软件,所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图,进行实验动态跟踪教学。
三、装置构成
1、PLC可编程控制器实验台:提供三相电源,直流稳压电源及安全保护装置
2、PLC可编程控制器实验装置(挂箱规格:40×24×6 cm3):
(1)PLC001 交通信号灯PLC自动控制实验挂箱
(2)PLC002 搅拌器的PLC自动控制实验挂箱
(3)PLC003 LED数码管显示PLC自动控制实验挂箱(实物)
(4)PLC004 四层电梯的PLC自动控制实验挂箱(实物)
(5)PLC005 加工中心刀具库选择控制实验挂箱(实物)
(6)PLC006 装配流水线的PLC控制实验挂箱
(7)PLC007 温度自动控制及A/D D/A(实物)
(8)PLC008 步进电机的PLC控制实验挂箱(实物)
(9)PLC009 模拟电视发射塔实验挂箱
(10)PLC010 自动送料装车系统实验挂箱
(11)PLC011 自动售货机实验挂箱
(12)PLC012 自动成型系统实验挂箱
(13)PLC013 水塔自动供水系统实验挂箱
(14)PLC014 邮件自动分拣系统实验挂箱
(15)PLC015 自动洗衣机系统实验挂箱
(16)PLC016 电镀系统实验挂箱
(17)PLC017 继电器控制实验挂箱(一)
(18)三相鼠笼电动机  380V  Y /△接法
(19)基础实验挂箱
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、工控组态软件
7、PLC可编程控制器(接口都已引到面板)及转接通迅电缆。
8、电脑或手持编程器(用户自备或代购)
四、技术性能
1、输入电源:三相四线电源,输入时指示灯亮。
2、电源输出:有漏电型保护器、过载、短路保护装置。
A.三相四线380V输出,由三只电压表指示输出电压
B.~220V通过安全插座输出
C.+24V/2A直流稳压输出
D.+5V/3A直流稳压输出
E.±12V/1A直流稳压输出(根据装置需求而定)
3、PLC可编程控制器:
品牌、型号:西门子CPU226(输入24点,输出16点)。
4、重量:100Kg
5、外形尺寸:160×75×150 cm3
五、基本实验项目
1.与、或、非逻辑功能实验
2.定时器、计数器功能实验
3.跳转、分支功能实验
4.移位寄存器实验
5.数据处理功能实验
6.微分、位操作实验
7.交通信号灯PLC自动控制实验
8.搅拌器的PLC自动控制实验
9.LED数码官显示PLC自动控制实验(实物)
10.四层电梯的PLC自动控制实验(实物)
11.加工中心刀具库选择控制实验(实物)
12.装配流水线的PLC控制实验
13.温度自动控制及A/D D/A (实物)
14.步进电机的PLC控制(实物)
15.模拟电视发射塔实验实验
16.自动送料装车系统控制实验
17.自动售货机实验
18.自动成型实验
19.水塔自动供水控制系统实验
20.邮件自动分拣实验
21.自动洗衣机控制系统模拟实验
22.电镀过程控制实验
23. 挖掘机模型控制
24.三相鼠笼式异步电动机联动正反转PLC控制(实物)
25.三相鼠笼式异步电动机带延时正反转PLC控制(实物)
26.三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
27.三相鼠笼式异步电动机点动和自锁PLC控制(实物)
28.MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
29.针对实验项目的具体要求,学生自行编辑组态棒图进行实验。

相关产品:
SDS-01 PLC可编程控制器实验装置
SDS-01A  PLC可编程控制实验及单片机实验开发系统综合实验装置
SDS-01B  PLC可编程控制系统、单片机实验开发系统、
SDS-01C PLC可编程控制系统、微机接口及微机应用综合实验装置
SDS-01D PLC可编程控制器实验装置
SDS-02  PLC可编程控制器实验装置
SDS-02A  PLC可编程控制及单片机实验开发系统综合实验装置
SDS-02B  PLC可编程控制、单片机开发系统、自动控制原理综合实验装置
SDS-02C  PLC可编程控制器、微机接口及微机应用综合实验装置
SDS-02D 可编程控制器、变频调速综合实验装置(网络型)
SDS-03 网络型PLC可编程控制器实验装置
SDS-03A  网络型PLC可编程控制及单片机实验开发系统综合实验装置
SDS-03B  网络型PLC可编程控制器、单片机开发系统、自动控制原理综合实验装置
SDS-03C  网络型PLC可编程控制器、微机接口及微机应用综合实验装置
SDS-04A  网络型PLC可编程控制器、变频调速及电气控制实验装置
SDS-04B  网络型PLC可编程控制器、变频调速、电气控制
SDS-04C  网络型PLC可编程控制器、变频调速、电气控制及
SDSP-01变频调速实验装置
SDSW-01A型 PLC可编程控制实验装置(卧式)
SDSW-01B型 网络型PLC可编程控制实验装置
SDX-01  PLC可编程控制器实训装置
SDX-01  变频调速技术实训装置
SDX-01A 网络型PLC可编程控制器综合实训装置
SDX-02A  PLC可编程控制器、单片机开发应用及电气控制综合实训装置
SDX-02B PLC可编程控制器、单片机开发应用及变频调速综合实训装置
SDX-02C PLC可编程控制器、变频调速综合实训装置
SDS-06 PLC可编程控制器实验装置
