 PLC 变频调速实验实训系列 >> SDX-01  变频调速技术实训装置

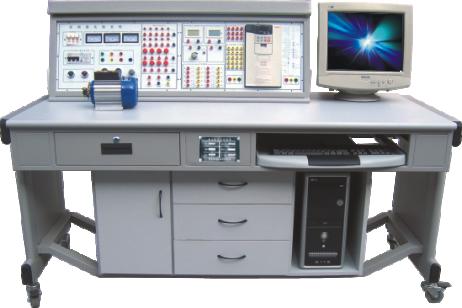

                                   SDX-01  变频调速技术实训装置



一、概述
   本装置是在总结当前变频调速实训教学设备的基础上,推出的一款先进的变频调速装置,该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的三菱FR-A540-0.75K变频器(用户也可选用其它品牌的变频器,价格另议),带有RS485通信接口。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式实训教学,可充分培养学生的实际动手能力,为参加就业岗位打下坚实的基础。
二、技术性能
 1.输入电源:三相四线(或三相五线)~380V±10%  50Hz
 2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)
 3.装置容量:<0.5KVA
 4.重    量:<110Kg
 5.外形尺寸:1600mm×750mm×1300mm
 6.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
三、装置组成
    实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。
(一)控制屏(铁质双层亚光密纹喷塑结构,铝质面板)
1.交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制。
提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。
2.直流电源、直流电压/电流表、逻辑输出及指示等
直流电压:0~10V可调输出;直流电流:4~20mA;直流数字电压表/电流表;电压表量程0~200V、输入阻抗为10MΩ、精度0.5级;电流表量程0~200 mA、精度0.5级;同时设点动、自锁按钮、逻辑开关、直流24V继电器、1K电位器。
3.继电接触实训组件
提供交流接触器3只、时间继电器1只,以上器件所有端子均已引至面板上,完全由操作者自由布线,实训特点明显。
4.变频器实训模块
装置采用三菱FR-A740-0.75K高性能变频器,三相380V交流供电,内置EMC滤波器,输出功率0.75KW。集成RS485通讯接口,具有V/F控制、无传感器矢量速度/转矩控制、闭环高精度转矩/速度/位置控制等工作模式;集成12路数字量输入/9路数字量输出,3路模拟量输入/2路模拟量输出;具备输入缺相、电压不足、过电压短路、瞬时停电、断线检测、位置误差、失速防止等保护功能。
变频器所有端子均已引至面板上,系统完全开放,操作者可搭建不同变频调速控制系统,布线设计、线路走向,实现控制功能,更能锻炼操作者的动手能力。
(二)三相鼠笼异步电机:交流380V/△
(三)电机导轨及光电编码器一套
(四)实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;左右设有两个大抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大方。
四、实训项目
继电接触控制实训
1.三相异步电动机点动控制和自锁控制
2.三相异步电动机Y/△换接启动控制
3.三相异步电动机联锁正反转控制
4.三相异步电动机延时正反转控制
变频控制实训
5.变频器功能参数设置与操作
6.变频器报警与保护功能
7.多段速度选择变频调速
8.外部端子点动控制
9.外部端子遥控控制
10.控制电机运行时间操作
11.控制电机正反转运动控制
12.电压/电流监视器信号输出及显示  13.瞬间停电变频器参数设定
14.外部模拟量(电压/电流)变频调速
15.基于变频调速的RS485通信
16.基于三角波的变频调速控制
17.三相异步电机的变频调速
18.变频恒压供水模拟控制
19.刨床模拟控制(多段速选择)

MCGS组态监控
 20.直线加减速控制及显示
 21.基于三角波的变频调速控制实时曲线
 22.三相异步电机的变频调速实时曲线
 23.三相异步电机变频调速时电压、电流、功率、转速实时采集显示
基于RS485的MCGS工控组态网络通讯实训
