SDQG-6型 钳工技能实训平台（重型双面四工位）

一、产品概述
“SDQG-6型钳工技能实训平台”根据国家职业标准的相关考核要求，以就业为导向，以钳工基本技能任务为引领。设计相关任务课题，在任务引领下锻炼学生的划线、錾、锉、锯、螺纹加工等钳工技能。适合高职院校、职业学校、技工学校机械制造与维修类专业的教学与技能实训，也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定考核。
二、实训项目
任务一：正六边形加工
1.划线
2.锯、锉基准面
3.锯、锉平行面
4.锯、锉第三、四面
5.锯、锉第五、六面
任务二：锉配凹凸体
1.工艺分析和划线
2.加工凸形体
3.加工凹形体
4.孔加工与攻螺纹
任务三（综合）：螺母加工
1.划线——根据图样，在工件表面上划出加工界线
2.錾削——将工件錾削加工成六角体
3.锉削操作——对錾削后工件表面进行锉削加工
4.锯削操作——把锉削完工的六角体锯成四段（长度为10mm）
5.钻孔操作
6.攻丝和套螺纹操作
三、系统特点
1.全面性：可以完成各种常用工具（如锤、锯、锉、凿等）的认识和使用，掌握划线、装配、调试、维修等技能。
2.实操性：可培养学生的划线、锯削      、锉削、錾削、攻丝、绞孔等实际的动手操作能力，具有较强的实操性。
四、系统配置
实训装置主要由实训台、防护网以及各种实训工具构成。

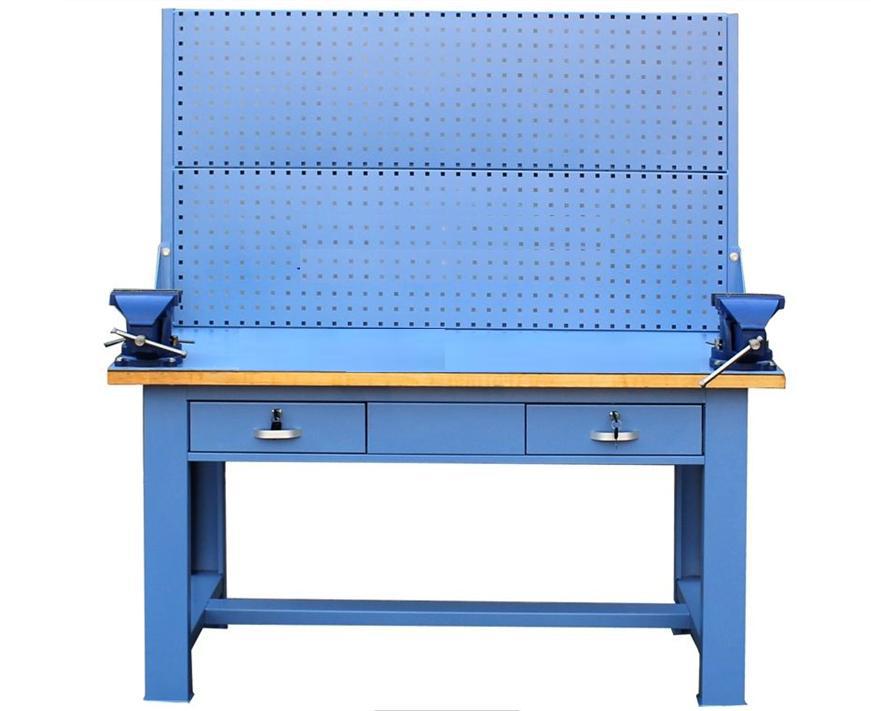

1.实训台
实训台为铁质材料，桌面为木质材料，且有橡胶垫一块附于桌面上，保护操作台面。整体结构坚固，造型美观大方。实训台设有两个抽屉（带锁）分别用于放置工具及资料等。
2.防护网
采用框架式结构，结构紧凑、牢固、美观大方，即可起实训操作时的防护作用，又可挂置机械图纸。
3.常用工具
该实训台配备的钳工工具通用化、标准化和专业化，可提高学生的操作技能水平。
项目名称 单位 数量 参数要求
钳工工作台(4工位) 张 1 双面四工位：重型钳工桌：适合实训以及工厂实际生产。规格：1500长×1500宽×1500mm高（桌面800+防护网700）。台面：50毫米木板上铺8毫米厚钢板。桌架立柱：4立柱，2.0厚钢板折型，规格100X80X750。桌架横梁及加强梁：1.5厚钢板折型规格100X40X1.5。
防护网 张 1 1500X700X30冲孔金属钢板，带加强筋
台虎钳 个 4 国家标准8寸虎钳；优质铸铁，精钢闭合口。闭合精度：＜1mm；每台虎钳重量≥15KG。
工具抽屉 个 4 单个尺寸为520X420X150，全钢板，板厚≥1.0，优质滑轨。
划线平板 张 2 400X300X100，优质铸铁，平面高精度。
钢锯架 把 4 圆锉刀 套 4 8、12寸
半圆锉刀 套 4 8、12寸
方锉刀 套 4 8、12寸
扁锉刀 套 4 8、12寸
三角锉刀 套 4 8、12寸
榔头 把 4 圆规 把 4 普通/弹簧150
角尺 把 4 500
钢尺 把 4 150、300
划针 支 4 长120
内外卡钳 套 4 160
三角刀 把 4 铲刀 把 4 14寸
油石 块 4 丝锥 套 4 M6、M8、M10、M12、M14
扳牙 套 4 M6、M8、M10、M12、M14
凿子 套 4 什锦锉 套 4
手虎钳 把 4 钢锯条 合 4
活动扳手 把 4 200*24
钢丝钳 套 4 一字批 套 4 十字批 套 4 呆扳手 套 4 8 ?10 ?14 寸
铁皮剪刀 把 4 丝攻扳手 套 4
板牙扳手 套 4 8 ?10 ?14寸
尖嘴钳 把 4
钢丝刷 把 4 ?游标卡尺 把 4 ?内六角扳手 套 4 ?三角铰刀 套 4
铁皮工具箱 个 4
