 钳工技能实训系列 >> SDQG-1型 钳工技能实训平台(单面双工位)
SDQG-1型 钳工技能实训平台(单面双工位)

一、产品概述
“SDQG-1型钳工技能实训平台”根据国家职业标准的相关考核要求,以就业为导向,以钳工基本技能任务为引领。设计相关任务课题,在任务引领下锻炼学生的划线、錾、锉、锯、螺纹加工等钳工技能。适合高职院校、职业学校、技工学校机械制造与维修类专业的教学与技能实训,也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定考核。
二、实训项目
任务一:正六边形加工
1.划线
2.锯、锉基准面
3.锯、锉平行面
4.锯、锉第三、四面
5.锯、锉第五、六面
任务二:锉配凹凸体
1.工艺分析和划线
2.加工凸形体
3.加工凹形体
4.孔加工与攻螺纹
任务三(综合):螺母加工
1.划线——根据图样,在工件表面上划出加工界线
2.錾削——将工件錾削加工成六角体
3.锉削操作——对錾削后工件表面进行锉削加工
4.锯削操作——把锉削完工的六角体锯成四段(长度为10mm)
5.钻孔操作
6.攻丝和套螺纹操作
三、系统特点
1.全面性:可以完成各种常用工具(如锤、锯、锉、凿等)的认识和使用,掌握划线、装配、调试、维修等技能。
2.实操性:可培养学生的划线、锯削      、锉削、錾削、攻丝、绞孔等实际的动手操作能力,具有较强的实操性。
四、系统配置

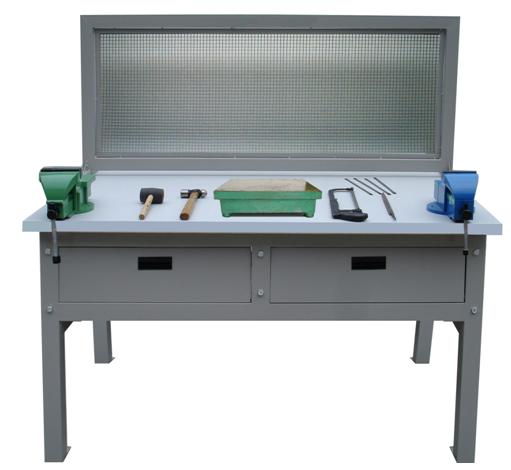

实训装置主要由实训台、防护网以及各种实训工具构成。
1.实训台
实训台为铁质材料,桌面为木质材料,且有橡胶垫一块附于桌面上,保护操作台面。整体结构坚固,造型美观大方。实训台设有两个抽屉(带锁)分别用于放置工具及资料等。
2.防护网
采用框架式结构,结构紧凑、牢固、美观大方,即可起实训操作时的防护作用,又可挂置机械图纸。
3.常用工具
该实训台配备的钳工工具通用化、标准化和专业化,可提高学生的操作技能水平。
具体配置如下:
序号
名称
规格
单位
数量
1
钳工桌(钢木结构)
150*70*80
1
2
 台虎钳
5寸
2
3
 钢锯架

2
4
 圆锉刀
8  12寸
1
5
 半圆锉刀
8  12寸
1
6
 方锉刀
8  12寸
1
7
 扁锉刀
8  12寸
1
8
 三角锉刀
8  12寸
1
9
 划线平板

1
10
 榔头

2
11
 圆规

2
12
 角尺

2
13
 钢尺
150
2
14
 划针
长120
1
15
 内外卡钳

1
16
 三角刀

1
17
 铲刀
14寸
1
18
 油石

1
19
 丝锥
M  6  8  10  12  14
1
20
 扳牙
M  6  8  10  12  14
1
21
 凿子

1
22
 什锦锉

1
23
 手虎钳

1
24
 钢锯条

1
25
 活动扳手
200*24
1
26
 钢丝钳

1
27
 一字批

2
28
 十字批

1
29
 呆扳手
8  10  14
1
30
 铁皮剪刀

1
31
 丝攻扳手

1
32
 板牙扳手

2
33
 尖嘴钳

2
34
 钢丝刷

2
