主要由氢气瓶、燃料电池堆、控制器、负载电机、直流输出接口、减压阀、仪表、上位机等组成。

二、 产品功能：

1、该实训台可以实时显示燃料电池运行过程中各参数及工作状况，包括气体流量、压力、电堆温度、风扇开度、输出电压、电流、功率等；

2、通过负载电机演示燃料电池的输出状态；

3、系统通过专业定制的减压阀，控制氢气压力，避免误操作损坏电池堆；

4、系统具有报警功能，对电堆出现异常情况时进行报警，确保系统的安全；

5、专业定制氢气瓶，保证系统工作可靠稳定，连续开机工作10小时；

6、配备小型演示设备，演示由太阳能发电分解水-氢气氧气-水的过程，产生电能的工作原理；

7、配备产品说明书及使用手册。

三、 产品参数：

1、外形尺寸：长*宽*高1260*960*1750mm;

2、电池堆功率：220w；

3、额定电压：24V；

4、电压范围：20~38V；

5、额定电流：9.2A；

6、贮氢容量（ 20℃） ： 5L

7、氢气工作压力（ 20℃） ： 0.01~0.08MPa

8、电池堆尺寸： 241*125*98

9、氢气瓶容量：5L

10、负载电机：120w

11、电机电压：24V

11、箱体整体成型，表面经过防锈处理、喷漆；

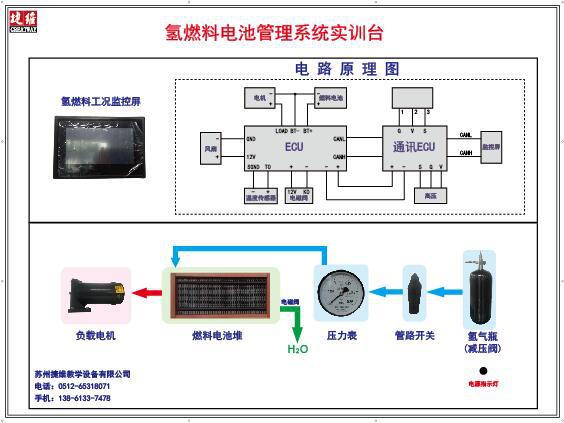

12、采用经过拉丝氧化处理后的铝合金面板，厚度不小于2.5mm,彩色电路图，不退色、耐磨损；

13、安装国内知名品牌的两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
