 汽车透明整车模型及程控示教板 >> ABS制动系、自动变速器电动程控电教板





ABS制动系、自动变速器电动程控电教板







本品采用铝合金框架,表面采用彩色有机玻璃压模成型,线路流程方向灯光演示,程控教鞭控制,转动式字幕显示。

电源:12V直流电源。使用方法:将板面电线接在电源箱的12V直流电源上(红色为十级)将教鞭插入孔内(电源指示灯亮),按下教鞭上按钮开关即可演示。

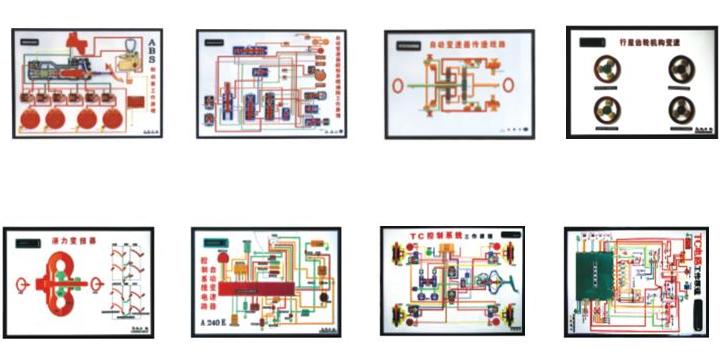

货号

产品名称

规格mm

备注

01

ABS制动系统

1600×1200×120

ABS电路工作原理

02

自动变速器控制系统油路工作原理

1600×1200×120

可演示N.P.R.D前进低档(1)、前进低档(2)油路工作情况

03

自动变速器动力传递线路

1200×800×120

可演示各档位传递线路

04

行星齿轮机构变速工作原理

1200×800×120

可演示行星机构减速和加速情况

05

液力变扭器工作原理

1200×800×120



06

A240E自动变速器控制系统电路工作原理

1200×800×120



07

牵引控制系统(TC)油工作原理

1200×800×120

可演示电路控制工作情况

08

牵引控制系统(TC)油工作原理

1600×1200×120

其中可演示ABS和TC油路工作原理



























ABS制动系统

(1)电子控制电路;(2)蓄压器压力达 180×10бРa;(3)蓄压器压力低于140×10бРa;(4)蓄压器压力超过210×10бРa;(5)制动前工作情况;(6)ABS刹车时初期 情况;(7)ABS作用时工作情况;(8)左前轮漏油时情况;(9)放弃制动时情况。

自动变速器控制系统的油路工作原理

(1)主压力油油路;(2)停车档[Р]油路; (3)倒车档[R]油路;(4)空档[N]油路;(5)前进档[D]一档油路;(6)前进档[D]二档油路;(7)前进档[D]三档油路;(8)前进档 [D]强制降档油路;(9)前进低档[2]油路;(10)前进低档[1]2档油路;(11)前进低档[1]1档油路。



自动变速器动力传递线路

(1)1档动力传递线路;(2)2档动力传递线路;(3)3档动力传递线路;(4)超速档动力传递线路;(5)倒档动力传递线路;(6)有发动机制动作用1档线路;(7)有发动机制动作用2档线路;(8)有发动机制动作用3档线路。



行星齿轮机构变速工作原理

(1)太阳轮主动行星架主动时;(2)齿圈主动行星架从动时;(3)行星架主动齿圈从动时;(4)太阳轮主动齿圈从动时。



液压变扭器工作原理

(1)变扭器动力传递工作情况;(2)起步或低液力工作工作情况;(3)高速时液力工作情况。

A240E自动变速器控制系统电路工作情况

(1)刹车信号对换档阀的控制;(2)强制降档信 号对换档阀的控制;(3)模式开关信号对换档阀的控制;(4)D1档时工作情况;(5)D2档时工作情况;(6)D3档时工作情况;(7)[2]1档时工 作情况;(8)[2]2档时工作情况;(9)超连档时工作情况;(10)L[1]档时工作情况;(11)L[2]档时工作情况。
