 汽车透明整车模型及程控示教板 >> 东风EQ型透明整车教学模型

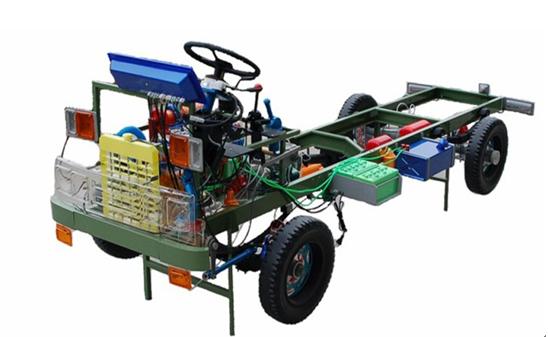

东风EQ型透明整车教学模型



透明汽车整台模型是配合大专院校,部队、交通、公安系统汽车驾驶培训、汽修等专业的教具之用,通过专业课程的教学和本模型演示,可清楚地了解汽车的内在部位的结构和作用,使学生很快地掌握专业知识





一、用途:
模型透明直观形象的展示了整车构造和工作原理,是配合汽车专业学校驾驶员和汽车修理技工培训教学之用。通过汽车专业课程教学与本模型的同步演示,加快适应学院对全车底盘的初步了解,零部件的装配位置,清楚可见地步基本结构。便于学院掌握汽车驾驶和修理技能。
二、主要材料:
透明、彩色有机玻璃、工程塑料。
三、制造工艺:
采用模具高温压模冷却形成,注塑,经手工精心制造。
四、使用说明:
(一)组合开关
雾灯在雾、雨、雪天气中或灰尘过大时使用,其灯光为黄色,射出的光线倾斜度大,能照亮车前30m以内的区域。雾灯开关装于组合开关中前左面。当需要时打开。
组合开关左操作杆:向前为右转向,向后为左转向。OFF为灯光关闭, 为前后小灯; 为大灯,其手柄往上抬时,前照灯明暗交替,作会车警告用;当闭合开关在大灯位置点,组合开关手柄中心位置时,前照灯近光被点亮,在下端位置时,远光被点亮。
组合开关右操作杆:遇险警报开关,其手柄往上抬一下为开,再往上抬一下为关,其作用是当汽车遇到障碍或自身发生故障时,用来提前向其他车辆发生警报信号,以防尾随撞车事故发生。该信号由转向等兼任,开关打开时,所有转向灯同时发出信号。
(二)起动开关
有四个位置:未用(左);停止位(中左);开启位(中右);起动为(右)。
(三)操纵手柄
变速杆六个前进档位,还有一个倒档,中间为空挡;左前为倒档;中左前为一档;中左后为二档;中右前为三档;中右后为四档;右后为五档;右前为六档。换挡时力度要适中,以免损坏变速操纵系统。
(四)按下油门踏板里程表转速不变,发动机转速升高。
(五)制动系
自动管路作示教学,按下制动踏板时,后制动灯亮。
(六)演示时插上220V电源,打开起动开关至起动位置,使发动机运转,小心轻巧操纵变速杆,演示各档传动。
(七)转向严禁用力过大,请慢转方向盘。
五、技术参数
●额定电压:220V
●相、频率:单相、50Hz
●变压电流:25A
●使用电压:电机24V;灯光6.3V
●净质量:98kg
●外形尺寸:322×118×132cm
六、注意事项
1、本品利用有机玻璃制作,固度有限,一定要小心操纵。
2、严禁阳光直射。
3、安装时要小心轻放。
