SD-2013型 驾吧汽车驾驶模拟器

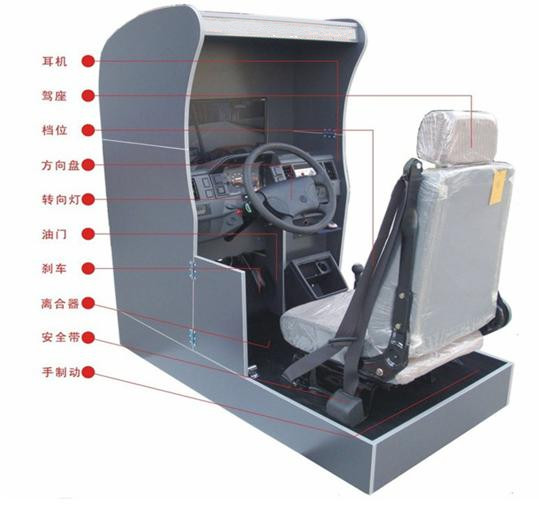

一、       座舱



                   （1450x760x1480）

座舱由驾驶舱座，视景计算机，视屏（19寸显示器），操作传感器，数据采集卡，耳机和话筒等组成。

座舱包含了与真实车辆相同的操作部件，“五大”操纵机构：方向盘、离合器，脚刹，油门和手刹。：倒档、一档、二档、三档、四档、五档和空挡（自动档只含前进档、倒车档和驻车档）。操作开关：左转向灯、右转向灯、应急灯、喇叭、点火开关、总电开关、安全带、车门、雨刷、远光灯、近光灯、远近光交替。

座舱既可以进行联网训练，也可以进行单机训练。利用主控台计算机，最多可以将30台座舱连接到一个训练场景进行训练。

学员通过操作不同的操作部件，经过各自的传感器产生不同的操作信号，这些操作信号通过数据采集卡传送给计算机，经过各种训练模型的逼真运算，最后在视屏上输出与操作相对应的三维场景与各种声音。

软件采用最新三维图形生成技术，实现纯三维界面，集理论考试（科目一）、场地九项和桩考（科目二）、道路训练（科目三）与一体。有以下特点：

驾吧IC卡记时收费及管理系统:

驾吧的经营过程中，收费和管理是非常重要的内容。由于驾吧收费相对较贵，例如20元一小时，最低收费5元，则利用投币管理系

统并不合适，来驾吧的客人很少会带很多的硬币。另外还有网络管理系统，由于利用网络控制并不十分可靠，另外，如果不用加密锁记

录收入信息，则收费记录很容易被篡改。

针对投币驾吧和网络管理驾吧的不足，我们推出了基于IC卡的驾吧管理系统，采用加密锁作为购买IC卡的授权锁，里面有详细的经营记录，无法人为修改。

对于驾吧来说，可能需要他人代管，也可能是驾吧合作经营，例如将一、两台模拟器放在驾校、游戏厅或者商店等地方，由他人代

为收费管理，然后由投资方和收款方共同进行利润分成。要做到利润分成，最重要的一点就算要做到账目清楚。驾吧IC卡收费管理系统

能够非常好的解决这方面的问题。





驾吧模拟器软件运行

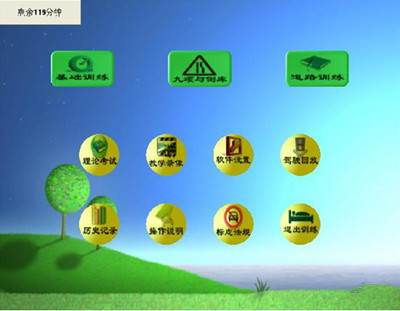

在不插入IC卡的状态下（软件加密锁必须插入），软件只能运行在主界面状态。插入IC卡后，软件自动读取IC卡中的时长，例如上图所示为119分钟。

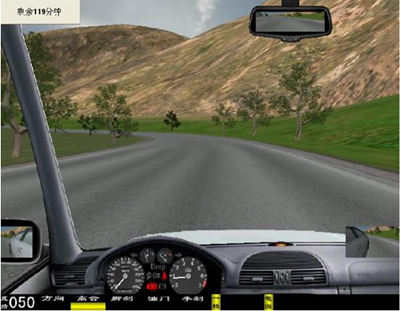

在软件的运行过程中，随时都可以看到剩余的训练时间，如下图所示：

训练时间为0后，系统自动退出到主界面上。

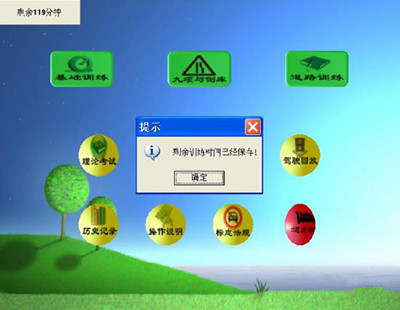

如果还有训练时间的情况下退出系统，则训练时间会保存在IC卡上，可以换一台模拟器使用，也可以退卡，如下图所示。

IC卡管理软件

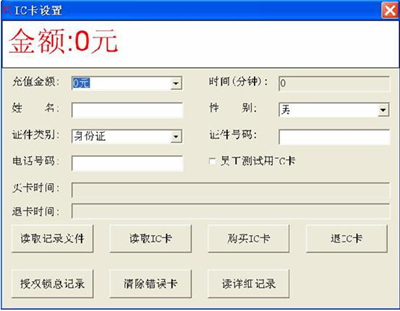

IC卡管理软件如下图所示，包括的功能有读取记录文件，读取IC卡，购买IC卡，退IC卡，授权锁记录，读详细记录等功能。

2.1 读取记录文件

在每次“购买IC卡”、“退IC卡”，“清除错误卡”设置后，都会生成一个.ick的文录详细的信息，点击“读取记录文件可以打开该信息文件的详细数据，如下图所示”

可以打开该信息文件的详细数据，如下图所示：

2.2 读取IC卡

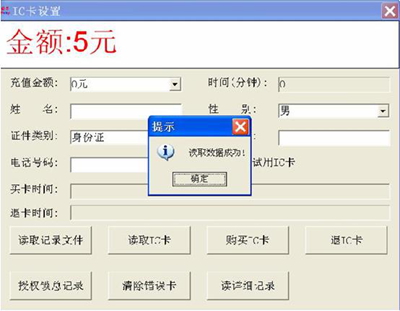

将IC卡插入USB接口，点击“读取IC卡”后，界面上将显示IC卡内相应的信息，如充值金额，剩余时间等等。

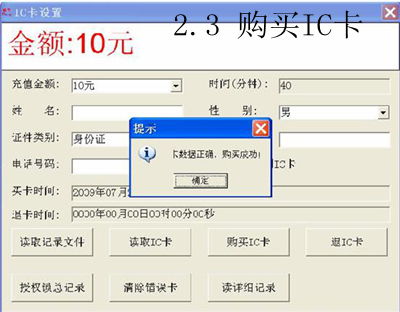

2.3 购买IC卡

购买IC卡，即设置客人使用的IC卡，购买的钱数为5元的整数倍，最小的计费单位也是5元。 根据客人给的钱数，系统自动设定训练时间。目前我们的系统设定的收费标准为15元每小时，即5元每20分钟。这个收费标准可以

根据客户需求进行修改。

设置成功后，系统会提示购买成功，并在授权锁内写相应的记录，如果不插授权锁，则没有办法购买IC卡。

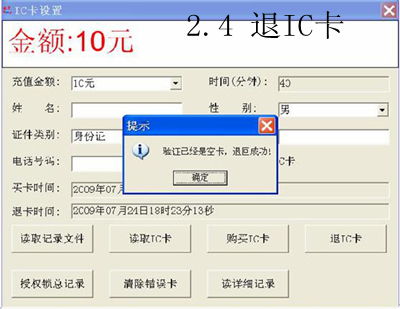

2.4 退IC卡

如果客人充的钱较多，还有训练时间，则可以根据剩余训练时间退钱，另外，如果有设置好的卡没有使用，也可以进行退卡操作，

退卡后，将在总收入里面减去退卡金额，但是有相应的详细退卡记录。

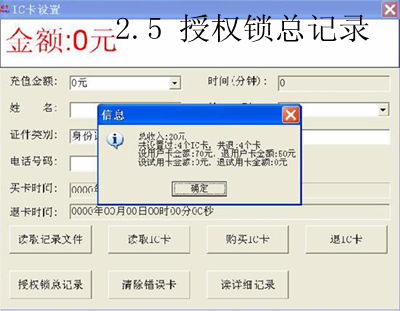

2.5 授权锁总记录

 点击“授权锁总记录”后，会读取授权锁内将要的购买记录（以下示例并非真实经营数据），如下图所示：

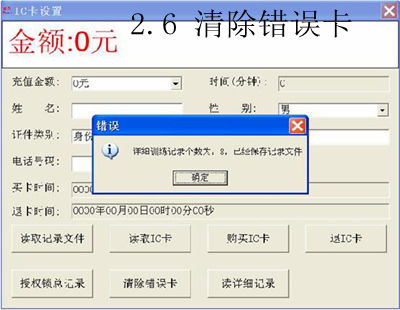

2.6 清除错误卡

如果卡内发生数据错误（一般不会发生这种情况，除非硬件出现问题），可以利用这个功能将卡内数据清除，需要注意的是，利用

这个功能清除的卡，不会记录在授权锁内，但是会生成相应的数据文件。正常数据的卡无法通过这个功能清除，只能通过“退IC卡”清除。

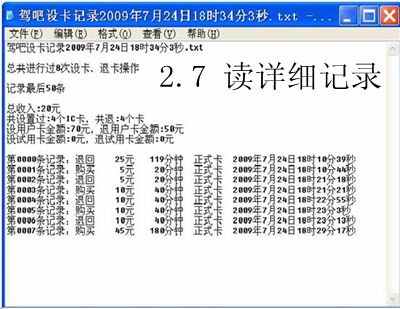

2.7 读详细记录

点击“读详细记录”，将授权锁内的购买和退卡记录都读出，并生成相应数据文件。

数据文件如下图所示（示例数据并非真实经营数据），如果是独立的授权锁，则记录最后500条详细的训练记录，如果和授权锁和软件锁合二为一的，则记录最后50条详细记录。该记录无法人为修改。

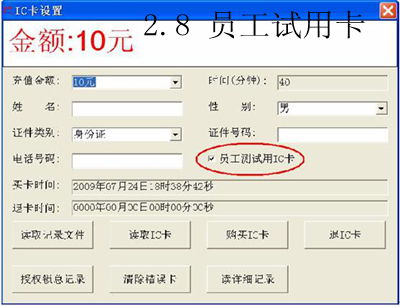

2.8 员工试用卡

在“购买IC卡”时，如果选中“员工测试用IC卡”，则设置的卡为测试卡，金额不计入总的训练收入里，但是有详细的购买记录。

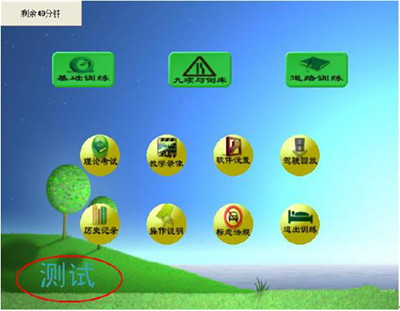

在使用员工测试IC卡时，软件的主界面上会显示“测试”字样.

在训练界面，会显示测试卡信息，里面的投诉电话等可以根据客户需要进行修改







汽车驾驶模拟器软件详细介绍:



1 软件特色

（1）纯三维软件界面，美观大方

（2）三个训练科目齐全，即理论考试、倒库和场地九项、道路训练

（3）14种训练车型，手动档、自动档，小汽车、大货车、大客车等

（4）27个训练场景，分别放置在基础训练、九项与倒库和道路训练中

（5）FLASH动画讲解，即使教练不在，也知道如何训练。

（6）超过60条语音提示，严格把关。

（7）丰富的软件设置功能，个性化定义软件。

2 主界面

2010版软件主界面如下图所示，包含的功能有：基础训练，九项与倒库，道路训练，理论考试，教学录像，软件设置，驾驶回放，训练记录，操作说明，标志法规和退出训练。

软件主界面上会显示全球唯一的16位序列号，并在软件右下角显示“2010”字样。

3 基础训练

2010版软件基础训练选择界面如下图所示，包含的功能有传感器测试，原地驾驶/传感自检，百米换档训练，方形训练场，初级训练场景，大8字路。

3.1 传感器测试

传感器测试界面如下图所示。界面上方显示软件正版声明，并显示正版软件所使用的加密锁外形。

正版软件声明如下：

“请使用正版汽车驾驶模拟器软件。盗版软件将严重影响模拟器的正常使用！正版软件特征如下（必须全部符合）： 1、所有选择界面出现16位软件锁序列号。 2、序列号全球位移，每个序列号各不相同。 3、 采用如左图所示白色或蓝色软件加密锁。”

中间左边部分是传感器读数部分，这里可以实时地显示出传感器的读数，以便检查传感器是否工作正常。右边部分为传感器标定部分，如果在原地驾驶中发现传感器测试不正常，则需要在这里进行标定，标定后点击“保存标定数据”即可。需要注意的是，如果采用的是磁传感器，则不需要标定。

软件左下角显示软件的更新日期。

3.2 原地驾驶/传感自检

原地驾驶训练界面如下图所示。原地驾驶主要用于初级学员进行换档训练，练习换档时候与离合器的配置，目的是使得学员可以不低头就可以实现踩离合器和正确换档。

此界面也可以作为传感器检测功能，方向盘的数据变化范围是-720～+720，离合器、油门、脚刹车、手刹车的变化范围是0～255。其他有倒档、一档、二档、三档、四档、五档、雨刮、近光、远光、左传、右转、电源、喇叭、点火、安全带、车门等开关量传感器的检测。

3.3 百米换档训练

在百米换档训练场景中，设置了2处百米换档训练场景，新学员可以在这个场景中进行换档训练，这个场景没有坡道，没有其他车辆，适合初学者。

在进行百米换档训练时，可以选择不同的训练天气，如“晴天”，“雨天”，“雾天”，“雪天”和“黑夜”。

另外可以选择不同的训练车型进行训练，例如有“手动档小汽车”，“手动档大货车”，“自动档小汽车”等，共14种车型可供选择。

3.4 方形训练场景

方形训练场景主要训练学员起步、停车、倒车以及通过控制离合器实现半联动驾驶，目的是使得学员熟练掌握半联动驾驶技能，为场地训练打下坚实的基础。

3.5 初级训练场景

初级训练场景主要用于训练学员的初级道路驾驶技能，为道路训练打下坚实的基础。在这个场景中，有60辆其他车辆在道路上行驶，因此对于学员来说，增加了训练难度。

3.6 大8字路

大8字路用于训练学员正确使用方向盘的能力，在这个场景中，没有其他车辆，学员可以专注于训练转向。这里的8字路中的道路转弯半径为200米，区别于道路训练中的“8字路”。

4 场地9项与倒库

场地驾驶包括场地九项和倒库，即“桩考”，“侧方停车”，“坡道停车和起步”，“通过单边桥”，“曲线行驶”，“直角转弯”，“限速通过限宽门”，“连续通过障碍”，“百米加减档”，“起伏路驾驶”。对于这10项训练内容，大车和小车有不同的训练场景。所有的考核和评判严格按照公安部标准进行。

进行场地训练时，如果考试不合格，则系统自动将车辆退回到起点位置，方便学员重新进行训练和考试。

倒库训练中，小汽车和大货车的库尺寸不同。

4.1 倒库

“桩考”考核机动车驾驶人操控车辆完成侧方移位、倒车入库和正确判断车身空间位置的能力。

从起点倒入乙库停正，再经过二进二退移位到甲库停正，前进穿过乙库至路上，倒入甲库停正，前进返回起点。

评判及提示语有：倒桩考试开始，倒桩考试结束，不按规定路线、顺序行驶，碰擦桩杆，车身出线，移库不入，中途熄火，中途调整车身位置。

倒库的整个过程和评判标准有FLASH动画讲解，动画可以隐藏，停止。点火后自动关闭FLASH动画讲解。

4.2侧方停车

“侧方停车”让驾驶员掌握将整车正确停于路右车位（库）中的技能，以适应日常驾驶生活中临时停车的需要。

驾驶人员驾驶车辆在不碰，擦库位桩杆，车轮不压碰车道边线，库位边线的情况下，通过一进一退，将整车移入右侧车库位中。

评判及提示语有：侧方停车考试开始，侧方停车考试结束，车辆在入库后车身出线，碰擦桩杆，行驶中轮胎触轧车道边线，中途调整车身位置。

有FLASH动画讲解。

4.3坡道停车和起步

考核机动车驾驶人在坡道上驾驶车辆的技能，准确判断车辆的位置，正确使用制动、挡位和离合器，以适应在上坡路段停车与起步的需要。核驾驶员上坡路的驾御车辆的能力，正确的固定地点靠边停稳车辆的能力，以准确适用档位和离合器的能力，以适应在上坡路段等候放行时的操作需要。

机动车驾驶人应通过视觉和感觉及时判断坡道的坡度大小、长短及路宽等道路情况，采取正确的操作方法，控制车辆平稳停车和起步。做到转向正确，换挡迅速，操纵加速踏板、驻车制动器和离合器踏板的动作准确协调。

评判及提示语有：“坡道定点停车和起步”考试开始，“坡道定点停车和起步”考试结束，车辆停止后，汽车前保险杠距离桩杆线超过50厘米，车辆保险杠未停于桩杆线上，前后超过 20厘米，不超过 50厘米，车辆停止后，车身距离路边缘线30厘米以上，起步时后溜大于30厘米，起步时后溜小于30厘米。

有FLASH动画讲解。

4.4 通过单边桥

考核机动车驾驶人员对所驾驶的车辆能准确运用方向，并对所有车轮位置的直线行驶轨迹的正确判断和掌握车辆不平行运行技术。

驾驶员要正确掌握方向，将甲、乙两桥分别用左、右边轮压于轮下，平稳顺畅通过，用一（含）以上档位。（单侧前后车轮一次通过左、右单边桥。）

评判及提示语有：“通过单边桥”考试开始，“通过单边桥”考试结束，有一车轮未上桥，行驶中出现一个车轮掉下桥面，未通过单边桥。

有FLASH动画讲解。

4.5曲线行驶

考核驾驶远方向的运用与对车辆轨迹运行的掌握。

机动车驾驶人驾驶车辆从弯道的一端前进驶入，减速换挡，以低挡低速从另一端驶出。行驶中不得轧弯道边缘线，转向自如。

评判及提示语有：“曲线行驶”考试开始，“曲线行驶”考试结束，车轮驶出边缘线，车轮压路边缘线，中途调整车身位置。

有FLASH动画讲解。

4.6直角转弯

考核驾驶员急弯路段迅速运用方向对车辆内轮差距进行正确判断。

机动车驾驶人驾驶车辆按规定的线路低速行驶，由左向右或者由右向左直角转弯，一次通过，中途不得停车。

评判及提示语有： “直角转弯”考试开始，“直角转弯”考试结束，车轮触轧突出点或者驶出边缘线，中途调整车身位置，车轮触轧道路边缘线，借助倒车完成。

有FLASH动画讲解。

4.7限速通过限宽门

考核驾驶员在一定的车速下对车身位置的正确判断能力。

机动车驾驶人驾驶车辆以不低于20公里/小时的速度，从三门之间穿越，不得碰擦悬杆。

评判及提示语有：“限速通过限宽门” 考试开始，“限速通过限宽门” 考试结束，时速低于20公里/小时通过，不按规定路线、顺序行驶，碰擦限宽门悬杆。

有FLASH动画讲解。

4.8通过连续障碍

考核机动车驾驶人驾驶车辆通过连续障碍时，对车轮行驶轨迹和内、外轮差的判断能力。

除小型车辆用一挡外，其他车辆用二挡（含）以上挡位，将车骑于圆饼之上通过，车轮不得碰、擦、轧圆饼，并且不得超、轧两侧路边缘线。

评判及提示语有：“通过连续障碍”考试开始，“通过连续障碍”考试结束，不按规定路线行驶的，车轮驶出边缘线，车轮压路边缘线，压圆饼，碰、擦圆饼。

有FLASH动画讲解。

4.9百米加减档

考核机动车驾驶人操纵车辆挡位的熟练程度。

机动车驾驶人驾驶车辆由起点线起步，在百米内完成从最低挡逐级加至最高挡，再从最高挡逐级减至二挡。

评判及提示语有：“百米加减挡”考试开始，“百米加减挡”考试结束，未完成规定加、减挡，越级换挡。

有FLASH动画讲解。

4.10起伏路驾驶

考核驾驶员掌握起伏（凹凸）路的驾驶要领和对起伏（凹凸）路面进行正确判断的能力，并做到制动、离合器、档位三者配合适当。

车辆正常行驶在障碍物前 20 米 内制动减速，用低档（一档）或使用半联动通过，保证车辆平稳安全的通过障碍。

评判及提示语有：“起伏路驾驶”考试开始，“起伏路驾驶”考试结束，车速控制不当，车辆严重跳跃，通过起伏路前不减速，通过起伏路前过早减速。

有FLASH动画讲解。

5 道路训练

综合训练中，设置了“城市道路”，“高速公路”，“乡村道路”，“山区道路”，“山区道路（经典版）”，“一般道路（经典版）”，“高速公路（经典版）”，“炫目驾驶（经典版）”，“8字形路（经典版）”，“城市道路（经典版）”，“海景公路”，“危险场景（经典版）”。

5.1城市道路

城市道路场景中设置了立交桥、十字路口、丁字路口、环形岛、环城路、红绿灯，行人横穿公路等内容。

可以选择不同的训练天气，如“晴天”，“雨天”，“雾天”，“雪天”和“黑夜”。

可以选择不同的训练车型进行训练，例如有“手动档小汽车”，“手动档大货车”，“自动档小汽车”等，共14种车型可供选择。

城市道路中有120辆其他车辆在城市中行驶，有40个行人在横穿公路，驾驶的难度较大。

5.2 高速公路

场景中有收费站、超车道、行车道、出口等交通标志牌，车距确认、隧道、高速公路出入口等内容。

可以选择不同的训练天气，如“晴天”，“雨天”，“雾天”，“雪天”和“黑夜”。

可以选择不同的训练车型进行训练，例如有“手动档小汽车”，“手动档大货车”，“自动档小汽车”等，共14种车型可供选择。

高速公路中有120辆其他车辆在场景中行驶。

5.3 乡村道路

设置了急弯、陡坡等。

可以选择不同的训练天气，如“晴天”，“雨天”，“雾天”，“雪天”和“黑夜”。

可以选择不同的训练车型进行训练，例如有“手动档小汽车”，“手动档大货车”，“自动档小汽车”等，共14种车型可供选择。

乡村中有60辆其他车辆在场景中行驶。

5.4 山区道路

设置了急弯、陡坡等场景。

可以选择不同的训练天气，如“晴天”，“雨天”，“雾天”，“雪天”和“黑夜”。

可以选择不同的训练车型进行训练，例如有“手动档小汽车”，“手动档大货车”，“自动档小汽车”等，共14种车型可供选择。

山区道路中有60辆其他车辆在场景中行驶。

5.5 山区道路（经典版）

设置了急弯、陡坡，泥泞路，漫水路等场景。这个场景是原2008驾驶模拟器软件中的场景。

5.6 一般道路（经典版）

场景中有加油站、铁道路口、单行道、限定距离换档等内容。这个场景是原2008驾驶模拟器软件中的场景。

5.7 高速公路（经典版）

场景中有收费站、超车道、行车道、出口等交通标志牌，车距确认、隧道、高速公路出入口等内容。这个场景是原2008驾驶模拟器软件中的场景。

5.8 炫目驾驶（经典版）

专门设计一条经常出现太阳炫目效果训练场景，训练学员适应炫目情况下的驾驶技巧。这个场景是原2008驾驶模拟器软件中的场景。

5.9 “8”字形路（经典版）

这个场景是原2008驾驶模拟器软件中的场景。

5.10 城市道路（经典版）

场景中有学校路口、行人通过十字路口，立交桥、十字路口、丁字路口、环形岛、环城路等内容。

这个场景是原2008驾驶模拟器软件中的场景。

5.11 危险场景（经典版）

危险场景中设置有行人突然横穿公路、路口突然出现横穿自行车、路口突然出现汽车、道路维修等危险状况。

这个场景是原2008驾驶模拟器软件中的场景。

5.12 海景公路

设计了一个风景优美的海岸景色场景，并且有陡坡等训练内容。

6 车型选择

每一种场景都可以有14种训练车型可选，车型有：手动档小汽车，手动档大货车，手动档吉普车，手动档大客车，自动档小汽车，自动档吉普车等。

每种不同的车型对应不同的车辆参数，例如车辆外形和尺寸，发送机最高转速，汽车最高车速等等。

7 天气选择

有5种训练天气可供选择，分别是晴天，雨天，雪天，雾天和黑夜。

雨天路面附着系数较低，制动距离较远，视线不好。

雪天路面附着系数最低，车辆容易打滑，高速制动容易测滑，制动距离非常远。

雾天和黑夜视线不好，需要谨慎驾驶。

8 其他功能

8.1 理论考试

采用最新（2007年4月公布的最新标准，四选一）标准化试题，题库里共有1500道试题。

8.2 教学录像

丰富的教学录像功能，利用该功能，可以播放汽车培训教学录像。 例如，系统提供最新的8种交通警察手势信号（原交通警察手势为11种）教学录像，离合器工作原理录像等等。

8.3 软件设置

可以设置倒库视点，退出按钮功能，场地训练地图，清除历史记录，等等。

8.4 驾驶回放

回放最后1分钟训练内容。

8.5 标志法规

交通标志、标线包括所有的禁令标志、禁止标线、警告标线、警告标志、指路标志、指示标线、指示标志。 交通法规包括：道路交通安全法、道路交通安全法实施条例、道路交通安全违法行为处理程序规定、道路交通事故处理办法、道路交通事故处理程序规定、高速公路交通管理办法、机动车登记办法、机动车登记规定、机动车驾驶员培训管理规定、机动车驾驶证申领和使用规定、交通违章处理程序规定。

8.6 其他

有训练记录，操作说明，退出等。

9 主控台

利用主控台软件，可以监控56台驾驶舱。
