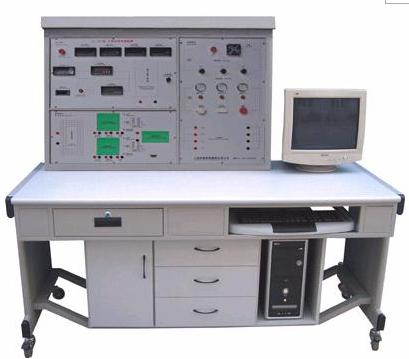

SDXNY-05太阳能教学实验实训装置





1、系统规格

系统最大电压：21.5V

系统最大电流：2A

系统最大功率：25W

太阳能电池规格

组件尺寸(L*W*H)：621*281*28mm，单晶硅太阳能电池 x 1

最佳功率：20W

最佳工作电压：17.05±0.5V

最佳工作电流：1.20±0.10A

2. 控制器规格：

光电控制器：额定电流为10A，配置铅酸蓄电池，负载为100W以下的12V直流负载，控制单元一信道为光控输出，另一通道为多类定时输出

用户型控制器：，额定电压：12V，最大光电电池 功率：60W，最大负载电流：5A，过放电压：11.0 ± 0.5， 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、 光控开关

3. 电表规格：

电流表：x 3, 0~2A，显示模式︰0.5”LCD液晶显示

   电压表：x 3, 0~20V，显示模式︰0.5”LCD液晶显示

   温度表：x 1, -19.9～99.9℃

4. 负载：

风扇：x 1，额定电压：12V，工作电流：0.25A，功率：3W

   交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W

   LED灯：1组(7颗)；蜂鸣器：x 1；马达：x 1，额定电压：12V，工作电流：0.25A，

功率：3W

   开关：x 1；按钮：x 1

5. 电池：

阀控式密封铅酸蓄电池，额定电压：12V，额定容量(20hr) ：3.3Ah，充电方法（恒压），循环︰最大充电电流为825Ma

6. 电压器：

1个电压器(可变电阻)，电阻值调整范围为0～1kΩ

   DC/DC：5个DC/DC电源模块

   提供DC转AC模块

7. 实验单元：

实验一 太阳能电池发电原理实验

实验1-1 太阳能光电板能量转换实验

实验1-2 环境对光电转换影响实验

实验二 太阳能电池光电系统直接负载实验

实验三 光电控制型太阳能系统发电实验

实验3-1 光电型控制单元工作原理实验

实验3-2 光电型控制单元充放电保护实验

实验四 用户型太阳能发电和利用实验

实验4-1 用户型控制单元工作原理

实验4-2 用户型控制单元充放电保护实验

实验五 太阳能系统电器负载实验

实验六 综合实验

实验七 太阳能电池基本特性测试实验

实验八 外部扩充DC转AC外接电器实验

实验九 单晶太阳能电池I-V特性曲线实验
