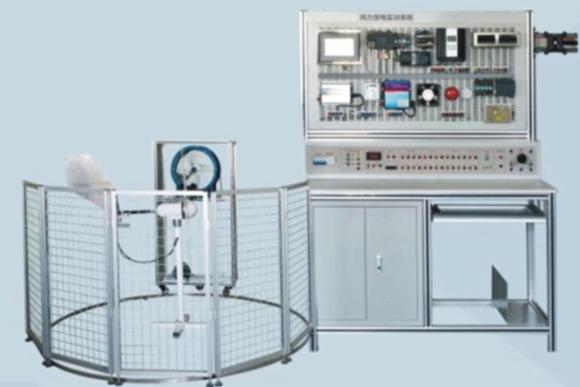

SDGF-1B型风力发电实训系统
1. 实验实训台
实验实训台采用铝合金设计，桌面为防火、防水、耐磨高密度板,结构坚固，造形美观大方；设有吊柜，用于放置工具、存放挂箱及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。
2.电源控制屏
电源控制屏提供单相220V交流电源和380V交流电源、1路0-30V直流稳压电源（1A）、铅酸蓄电池（蓄电池组选用2节阀控密封式铅酸蓄电池，主要参数：容量 12V 12Ah）、900Ω×2/0.41A的双层瓷盘可调电阻。光源控制模块（控制早、中、晚的光源）。
3.网孔板及安装模块
提供网孔板、直流仪表模块（电压表、电流表、具有通信接口）、交流仪表模块（电压表、电流表、功率表三合一、具有通信接口）、光照计、直流负载（警示灯、节能灯）、交流负载（白炽灯、风机）、触摸屏、离网逆变器、并网逆变器、并离网逆变器实训模块、物联网监控实训系统、风光互补控制器。
1）直流仪表参数如下：
具有通信接口、具有手动自动量程、工业级柜装、精度：不低于5位，1000V档位显示格式：999.99（带2个小数点），显示单位：V；100V档位显示：99.999（带3个小数点），显示单位：V；10V档位显示：9.9999（带4个小数点），显示单位：V；5A档位：4999.9（带1个小数点），显示单位：mA；1000mA档位：999.99(带2个小数点)，显示单位：mA；100mA档位：99.999(带3个小数点)，显示单位：mA。
2）交流仪表参数
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3～1.0，电压电流量程为450V和5A。
4）触摸屏
采用昆仑通态7寸彩色触摸屏TPC7062KX，带通信线与开发环境。
5）可编程控制系统
采用兼容西门子可编程控制器CPU224，配下载线与开发环境。
6）并网逆变器
采用GTI系列并网逆变器，DC输入电压：Vpv 10.5V-28VDC，带反极性保护，交流180-260V输出，频率45—53HZ。
7）离网逆变器
采用APS系列离网逆变器，DC输入电压：Vpv 24VDC，带限流保护，交流220V输出，频率50HZ。
8）风光互补控制器
采用专业MCU微处理器控制，真正实现充电、放电的智能化控制；采用低损耗、长寿命的MOSFET作为控制器的主要开关器件；风力发电机自动刹车、手动停机功能；光伏充电（PWM）技术，充电效率更高；运行状态、故障指示灯指示；多种控制模式：光控开光控关模式/光控开时控关模式/无光控时控的自动模式；输出吸收回路，可带感性负载；记忆功能，控制器失电重新上电后，自动按失电前的模式工作；完善的保护功能；蓄电池防反接
9)负载系统的组成
设备配置有直流负载（警示灯、节能灯）和交流220V负载（白炽灯、风机）
4.并离网逆变器实训模块
采用DSP2812控制，能完成编程基础实验，离网逆变器实验，并网逆变器、各种保护实验等，提供源代码。
5.物联网监控实训系统
采用ZIGBEE协议，能对实训平台的温度与湿度进行实时监控，并实时与系统无线智能网关（7寸触摸屏，采用ARM11设计，WINCE系统）通信，智能网关能实时显示当前的数据。
6.监控系统
1)监控系统组成
监控系统主要由主机、键盘、鼠标、接线排、电源插座、通信线、微软操作系统软件、组态软件组成。
2)监控系统功能
2)、 通信
触摸屏、PLC之间进行通信，监控自动跟踪过程和主机与PLC、仪表等之间进行通信。
7.设备整体情况
1）风力发电机需带变频调速系统，与风机整合在一起，可360度旋转。
2）整体尺寸：1280mm*550mm*1670mm，网孔板不小于1200mm*600mm
3)带吊柜用于防置实训器材。
8.实验实训项目
基础实验
1、控制器工作原理实验
2、控制器充放电保护实验
3、太阳能路灯实验
4、太阳能警示灯实验
5、离网逆变器逆变实验
6、 并网逆变器逆变实验
7、风力发电机实验
8、风速仪测试实验
9、自动偏航实验
太阳能光伏逆变器实验系列
1．DSP2812的PWM编程实验
2.并离网逆变电源的原理
3.逆变电源的接线实训
4.离网逆变器实验
5.并网逆变器实验
可编程控制器系统实训
1.基本指令练习
2.组态通信测试
3.系统跟踪软件测试
|
