SDY-ⅢA型检测与转换(26种传感器)技术实验台



概述:

检测与转换(传感器)技术实训装置是本公司多年生产传感器教学设备为基础,为适应不同类别、不同层次的专业需要。推出了模块化新产品。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传

感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。(电脑自备)



主要技术与功能:

1、输入电源:单相三线AC220V±10%  50Hz

2、工作环境:温度-10℃~+40℃

3、相对湿度<85%(25℃) 海拔<4000m

4、装置容量:<0.5kVA、

5、外型尺寸:1600×750×1100mm

6、实验台提供四组直流稳压电源:±5V、±15V;±2V~±10V分五挡输出,+2V~+24V可调,具有短路保护功能。

7、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。

8、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP~10VP连续可调,最大输出电流:0.5A(有效值0.4KHz)

9、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。

10、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。

11、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999rpm。

12、温度表:0-150℃度,精度1%。

13、高精度温度控制调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。

14、机械式压力表:0-40Kpa,精度2%。



三源部分:

1、加热源:16V交流电源加热,温度控制范围0~150℃。

2、转动源:0-12V直流电源驱动,转速可调范围0~2400转/分。

3、振动源:振动频率1Hz-30Hz,共振频率12Hz左右。



数据采集卡及处理软件:



数据采集工作12位AD转换、分辨率由 1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。USB、RS-232接口,与计算机串行工作。提供的处理软件有 良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。





传感器特点:

1、传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。

2、每种传感器每个独立,传感器上印有原理图与接线口,学生做实验时快捷方便,而且老师可以带到课堂上讲课用。

3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。

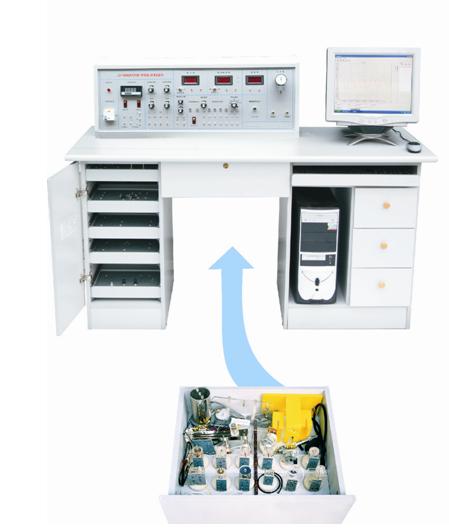

4、本实验桌由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。

5、学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。
