SDY-Ⅲ型检测与转换（传感器）技术实验台

概述：

检测与转换（传感器）技术实训装置是本公司多年生产传感器教学设备为基础，为适应不同类别、不同层次的专业需要。推出了模块化新产品。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传

感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。（电脑自备）

主要技术与功能：

1、输入电源：单相三线AC220V±10%  50Hz

2、工作环境：温度-10℃～+40℃

3、相对湿度＜85%(25℃) 海拔＜4000m

4、装置容量：＜0.5kVA、

5、外型尺寸：1500×700×1100mm

6、实验台提供直流稳压电源：±5V、±15V，具有短路保护功能。

7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

8、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。

9、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

10、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999rpm。

11、温度表：0-150℃度，精度1%。

12、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。

13、机械式压力表：0-40Kpa，精度2%。

三源部分：

1、加热源：16V交流电源加热，温度控制范围0~150℃。

2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。

3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。

数据采集卡及处理软件：

数据采集工作12位AD转换、分辨率由 1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有 良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

传感器特点：

1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。

2、每种传感器每个独立，传感器上印有原理图与接线口，给学生做实验时快捷方便，

   而且老师可以带到课堂上讲课用。

3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。

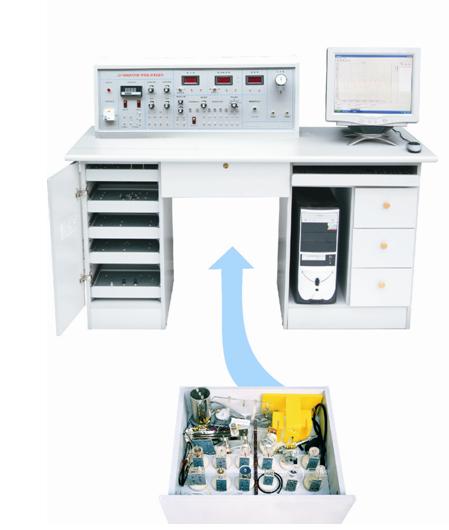

4、本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实

   验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。

5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
