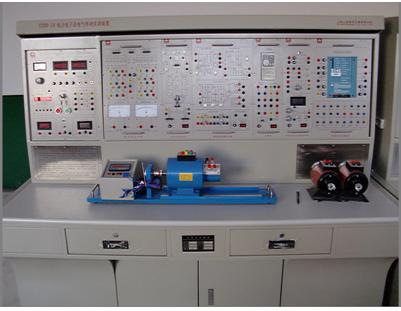

SDADZK-1工业自动化控制系统实训考核装置
一、 概述
“SDADMC-1交直流调速自动控制系统实训考 核装置”是集电力电子变流技术，PLC可编程控制技术，交流变频调速技术，欧陆514C直流调速技术为一体的现代工业自动化电气控制实训平台。本装置设计 时结合了当今国际工业自动化应用技术水平的发展，集计算机控制技术、网络技术、通信技术、自动控制技术于一体，充分考虑实用性、可靠性与安全性研制的新型 实训装置。实训台配有测量仪表、常规电器、可编程控制器、直流调速器、工控组态软件、三相异步电机、直流电机等装置。该系统可以完成工业自动化控制技术的 多种实训教学，系统也支持自行编制、设计开发的综合性实训，具有较强的完备性、灵活性和先进性。
二、 产品特点
1. 装置采用组件式结构，更换便捷，如需要扩展功能或开发新实训，只需
添加部件即可，永不淘汰。
2. 实训对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学
生很快就能适应现场的工作。
3.采用西门子S7-200型可编程序控制器，功能强大、性能优越，采用模块化设计，便于组合灵活，用户可根据不同的需要组成不同的控制系统。
4.采用西门子MM420变频器，带RS485通信接口及BOP面板
5.采用英国欧陆的514C直流调速器。
6.实训项目齐全，含电力电子变流技术、直流调速、交流调速、PLC数字量、模拟量实训、网络通讯等
7.数据采集和工控组态软件的应用开发，所有实训项目均有组态棒图跟踪教学。
三、技术性能
1、输入电源: 三相四线（或三相五线 380V±10％ 50HZ）
2、工作环境: 温度-10℃－+40℃ 相对湿度＜85％（25℃） 海拨＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：190×73×160 cm3
四、 装备配置
1、ZK01电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
（1） 提供三相交流电源：三相交流电源 380V （带过流保护）
（2） 三相同步变压器（380/50 △/Y）
六、 交流电压表：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级；
（4）直流数字电压表一只：测量范围0～500V，三位半数显，输入阻抗为10MΩ，精度0.5级，为直流调速系统提供电压指示；
（5）直流数字电流表一只：测量范围为0～5A，三位半数显，精度0.5级，为直流调速系统提供电流指示。
（6）人身安全保护体系
电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。实验连接线及插座：强、弱电连接及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
（7）实验管理器
具有设定实验时间、定时报警、切断电源等功能；还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
（8）控制屏其它设施
控制屏正面大凹槽内，设有两根不锈钢管，可挂置实验部件，控制屏两边设有单相三极220V电源插座及三相四极380V电源插座，还设有实验台照明用的40W日光灯一盏。
2、ZK02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置 工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验 室的布局。
3、DQ03－1不锈钢电机导轨、1024光码盘测速系统及智能数显转速表
4、DQ27三相可调电阻（每组900Ω×2/0.41A/150W）
作为实验中的可调电阻性负载用。
5、ZK03三相可控整流主电路
提供6只5A/1000V的晶闸管，每只晶闸管均设有阻容吸收保护装置，提供6只5A/1000V的二极管。
6、ZK04 三相晶闸管触发电路
三相触发电路由KC04，KC41，KC42等集成电路组成，设有锯齿波斜率调节旋钮及波形观测孔，偏移电压调节旋钮及观测孔，移相控制旋钮。
7、ZK05单相晶闸管触发电路
提供西门子TCA785单相晶闸管集成触发电路，面板上有对应波形观测孔。
8 、ZK06 PLC主机实训挂件（CPU224，EM235）
9 、ZK07 PLC模拟实训挂件
该挂件提供以下实训模块：
（1）装配流水线的模拟控制
（2）三相异步电动机星/三角（Y/△）换接
（3）五相步进电动机的模拟控制
（4）十字路口交通灯控制
（5）液体混合装置控制的模拟
（6）电梯控制系统的模拟
（7）机械手动作的模拟
（8）四节传送带的模拟
（9）运料小车控制模拟
10、ZK08 变频器及外围电路实训挂件
采用西门子MM420变频器，带RS485通信接口及BOP面板
11、ZK09 欧陆514C直流调速器实训挂件
提供欧陆514C直流调速器及外围实训电路模块
12 、DQ09 直流并励电动机
13 、DQ07-1直流发电机
14 、PC/PPI编程电缆
15 、MCGS工控组态软件
16、ZK10三相隔离变压器（380/220）
17 、SY06 实训连接线及辅助配件
根据不同实验项目的特点，配备两种不同的实验联接 线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘 层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导 线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
五、实训项目
1.电力电子变流技术
（1）单相半波可控整流电路实训
（2）单相桥式半控整流电路实训
（3）单相桥式全控整流电路实训
（4）锯齿波同步移相双脉冲触发电路实训
（5）三相半波整流电路实训
（6）三相桥式半控整流电路实训
（7）三相全控桥式整流电路实训
2.可编程控制器技术实训
（1）装配流水线的模拟控制
（2）三相异步电动机星/三角（Y/△）换接
（3）五相步进电动机的模拟控制
（4）十字路口交通灯控制
（5）液体混合装置控制的模拟
（6）电梯控制系统的模拟
（7）机械手动作的模拟
（8）四节传送带的模拟
（9）运料小车控制模拟
3.交流调速技术实训
（1）变频器功能参数设置与操作
（2）多段速度选择变频调速
（3）异步电机的变频开环调速
（4）基于PLC通信方式的变频器闭环定位控制
（5）基于PLC通信方式的变频器开环调速
（6）基于PLC模拟量方式的变频器闭环调速
4．直流调速技术实训（欧陆514C）
（1）转速电流双闭环不可逆调速系统
（2）转速电流双闭环可逆调速系统
（3）负载扰动
（4）给定积分器单元
六、 部件明细价格表
|
序号 |
编号 |
名 称 |
数量 |
单价
（元） |
|
1 |
ZK01 |
电源控制屏 |
1件 |
11000 |
|
2 |
ZK02 |
实验桌 |
1张 |
1500 |
|
3 |
DQ03-1 |
不锈钢电机导轨、1024光码盘测速系统及智能数显转速表 |
1件 |
3800 |
|
4 |
DQ27 |
三相可调电阻（每组900Ω*2/0.41A） |
1件 |
800 |
|
5 |
DK03 |
晶闸管主电路 |
1件 |
2000 |
|
6 |
DK04 |
三相晶闸管触发电路 |
1件 |
1600 |
|
7 |
DK05 |
单相晶闸管触发电路 |
1件 |
700 |
|
8 |
ZK06 |
PLC主机实训挂件（CPU224，EM235） |
1件 |
6000 |
|
9 |
ZK07 |
PLC模拟实训挂件 |
1套 |
2500 |
|
10 |
ZK08 |
变频器及外围电路实训挂件 |
1件 |
4100 |
|
11 |
ZK09 |
欧陆514C直流调速器及外围电路实训挂件 |
1件 |
9600 |
|
12 |
ZK10 |
三相隔离变压器（380/220） |
1件 |
1500 |
|
12 |
DQ09 |
直流并励电动机 |
1台 |
1250 |
|
13 |
DQ07-1 |
直流发电机 |
1台 |
1250 |
|
14 |
DQ10 |
三相鼠笼异步电机 |
1台 |
600 |
|
15 |
|
PC/PPI编程电缆 |
1根 |
600 |
|
16 |
|
MCGS工控组态软件 |
1套 |
2800 |
|
17 |
SY06 |
实训连接线及辅助配件 |
1套 |
900 |
