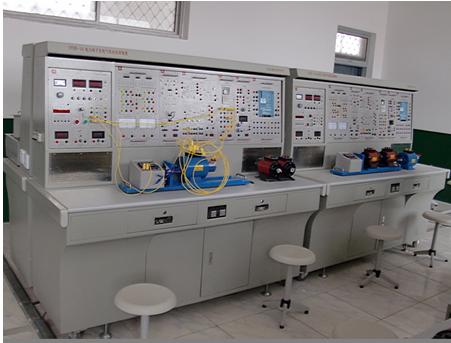

SDGWJ-1高级维修电工技师技能实训考核装置（五合一）
一、 概述
“SDGWJ-1 高级维修电工技师技能实训考核装置”是根据高等职业技术一体化教材（《维修电工》高级，上海科学技术出版社，张孝三主编）中相关技能的培训要求而研发的实 训装置。它集电子技术、电力电子技术、PLC可编程控制技术、变频调速技术、直流调速技术与一体。该装置不仅可以作为各企业、职业技术院校、技校等单位的 维修电工技师培训用的操作台，而且也可作为有关部门对维修电工技师资格认定的考核鉴定设备。
二、产品特点
1、工程实用：实训部件来自工业成品，使教育培训最大程度地贴近工程实际运用状态。带标准印刷的器件积木，使得线路直观易懂。
2、扩展兼容：基本器件的模块化特点使得本装置不会随新技术、新课题的发展而淘汰，只需增加核心新部件即可扩展完成新课题的实训，并能实现强-弱电之间、交叉课程之间的互联、与相应软、硬技术的发展而同步升级。
3、安全性：除常规的安全保护外，本装置还具备：强电器件（110V以上）和相关接插件没有任何带电接点外露。
4、经济实用：该实训设备可进行电子技术，电力电子技术，PLC可编程控制技术，变频调速技术，直流调速技术等五个领域的实训，省去了单一学科实训设备的投入和占地面积，为培训单位节省了资金投入。
三、技术性能
1、输入电源: 三相四线（或三相五线 380V±10％ 50HZ）
2、工作环境: 温度-10℃－+40℃ 相对湿度＜85％（25℃） 海拨＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：190×73×160 cm
四、 装置的配备
1 电源控制屏
1、GWJ01电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
（1） 提供三相交流电源：三相交流电源 380V （带过流保护）
（2） 交流电压表：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级；
（3）直流数字电压表一只：测量范围0～500V，三位半数显，输入阻抗为10MΩ，精度0.5级，为直流调速系统提供电压指示；
（4）直流数字电流表一只：测量范围为0～5A，三位半数显，精度0.5级，为直流调速系统提供电流指示。
（5）人身安全保护体系
电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。实验连接线及插座：强、弱电连接及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
（7）实验管理器
具有设定实验时间、定时报警、切断电源等功能；还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
（8）控制屏其它设施
控制屏正面大凹槽内，设有两根不锈钢管，可挂置实验部件，控制屏两边设有单相三极220V电源插座及三相四极380V电源插座，还设有实验台照明用的40W日光灯一盏。
2、GWJ02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置 工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验 室的布局。
3、DQ03－1不锈钢电机导轨、1024光码盘测速系统及智能数显转速表
4、DQ27三相可调电阻（每组900Ω×2/0.41A/150W）
作为实验中的可调电阻性负载用。
5 GWJ03电子技术实训模块1套
提供±12稳压电源，四运算放大器模块，电阻电容模块，电位器模块，开关发光二极管模块，555振荡器模块，十进制解码显示模块，七段解码显示模块，4011，4012 ， 4027，4028，C40192 ， C0194 等模块。
5、GWJ04三相可控整流主电路
提供6只5A/1000V的晶闸管，每只晶闸管均设有阻容吸收保护装置，提供6只5A/1000V的二极管和一组平波电抗器。
6、GWJ05三相晶闸管触发电路
提供TC787三相集成触发电路，设有锯齿波斜率调节旋钮及波形观测孔，偏移电压调节旋钮及观测孔，移相控制旋钮。
8、GWJ06 PLC主机实训挂件（CPU224，EM235）
9、GWJ07 PLC模拟实训挂件
该挂件提供以下实训模块：
（1）运料小车的PLC控制
（2）混料灌工作过程的PLC控制
（3）机械滑台运行的PLC控制
（4）机械手运动的PLC控制
（5）交通道口红绿灯的PLC控制
10、GWJ08 变频器及外围电路实训挂件
采用西门子MM440变频器，带RS485通信接口及BOP面板
11、GWJ09 欧陆514C直流调速器实训挂件
提供欧陆514C直流调速器及外围实训电路模块
12、DQ09 直流并励电动机
13、DQ07-1直流发电机
14、PC/PPI编程电缆
15、MCGS工控组态软件
16、GWJ10三相电源变压器及同步变压器
17、SY06 实训连接线及辅助配件
根据不同实验项目的特点，配备两种不同的实验联接 线，强电部分采用高可靠护套结构插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层， 具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都 只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
五、实训课题
（一） 电子技术
课题1：安装、调试锯齿波发生器电路、
课题2：安装、调试 三角波、矩形波发生器电路、
课题3：安装、调试单脉冲控制移位寄存器电路
课题4：安装、调试单脉冲顺序控制电路
课题5：安装、调试数字定时器电路
（二） 电力电子（变流）技术
课题1：三相半波可控整流大电感负载电路安装与调试
课题2：三相半控桥式整流电阻性负载电路安装与调试
课题3：三相半控桥式整流大电感负载电路安装与调试
课题4：三相全控桥式整流电阻性负载电路安装与调试
课题5：三相全控桥式整流大电感负载电路安装与调试
（三）交直流调速自动控制
课题1：欧陆 514C双闭环不可逆直流调速
课题2：欧陆514C双闭环可逆直流调速
课题3：MM440变频器数字量四段速控制
（四）PLC可编程序控制器
课题1：运料小车的PLC控制
课题2：混料罐工作过程的PLC控制
课题3：机械滑台运行的PLC控制
课题4：机械手运动的PLC控制
课题5：交通道口红绿灯的PLC控制
