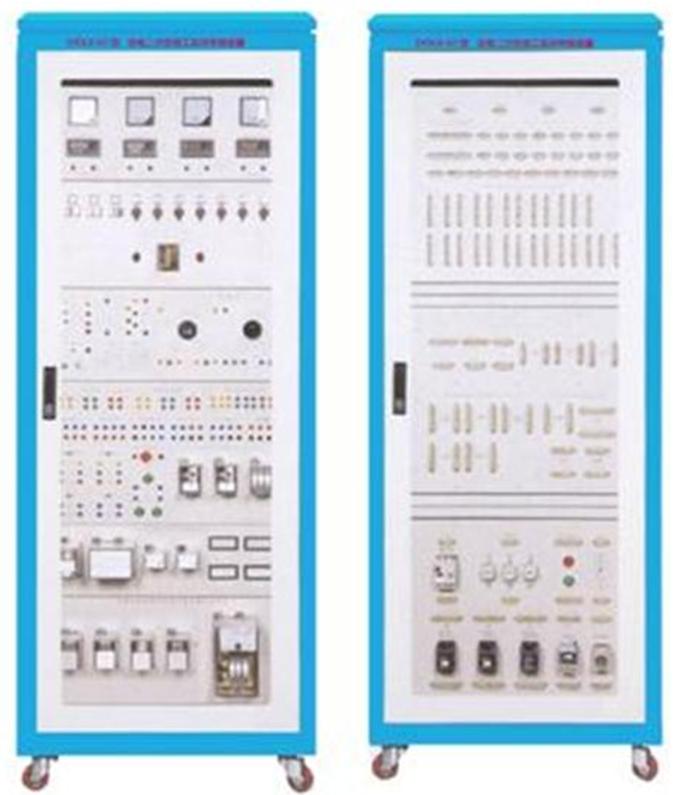

SDDLR-01型电气设备及二次部分实训考核装置





一、概 述

本装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而开发的产品，其中电气设备主要包括互感器和开关电器，采用实物，配有与该实物相关 的安装接线和运行操作，增强了感性认识，强化了现场应用知识；二次部分主要包括断路器的控制回路与信号回路；中央信号和其他回路等。

本装置适用于发电、供电和电力自动化等相关专业的实训教学，也可供从事继电保护及二次回路的设计、安装和运行的工程技术人员参考。

二、实训项目

（一）互感器实训项目

1.电压互感器特性测试

2.电压互感器接线方式

3.电流互感器特性测试

4.电压互感器接线方式

（二）开关电器实训项目

1.塑壳断路器的原理与接线

2.隔离开关的原理与接线

3.负荷开关的原理与接线

4.自动重合闸的原理与接线

（三）二次部分实训项目

1.信号继电器

2.中间继电器

3.冲击继电器

4.闪光继电器

5.断路器的基本控制回路

6.断路器的防“跳跃”闭锁回路

7.灯光监测的断路器的控制回路

8.灯光和音响监视的断路器控制回路

9.有信号继电器的信号起动回路

10.重复动作手动复归的中央信号装置

11.重复动作自动复归的中央信号装置

12.闪光信号装置

（四）考核项目

1.音响监视的断路器控制回路

2.不重复动作的中央信号装置

3.自动重合闸前加速保护
