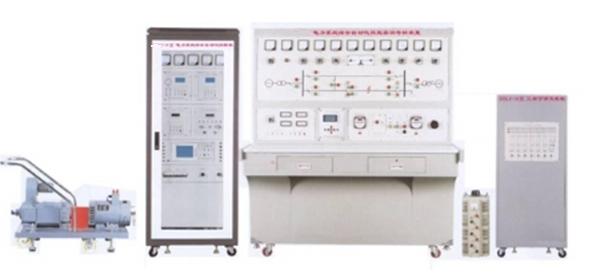

SDDLX-14型 电力系统综合自动化技能实训考核平台





一、概 述

该平台由五部分组成：同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对发电厂中常用的自动装置、发电厂监控、电力系统运 行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验， 也可用于电力行业对从事发电人员的培训。

二、特 点

1.自动装置全部采用液晶中文菜单显示，直观、清晰

2.自动装置将指示灯和按键组合，美观、简洁、操作方便

3.自动装置采用软件调试和校准，调试人员不拆面板即可调试

4.具有完善的人身保护功能

三、实训项目

1.原动机的起动与运转

调速装置操作

调速装置及原动机控制

2.发电机机电特性

发电机的空载特性曲线测试

发电机的短路特性曲线测试

发电机外特性及调整特性

发电机零功率因数负载特性

3.同步发电机励磁控制

微机励磁装置基本操作

不同α角（控制角）励磁电压波形观测

同步发电机起励

控制方式及其相互切换

逆变灭磁和跳灭磁开关灭磁

伏赫限制

欠励限制

同步发电机强励

调差特性

过励限制

4.准同期并列运行

微机准同期装置基本操作

自动准同期条件测试

线性整步电压形成（相敏环节）测试

导前时间整定及测量方法

压差、频差和相差闭锁与整定

手动准同期并网

半自动准同期并网

自动准同期并网

5.单机----无穷大系统稳定运行方式

单回路稳态对称运行

双回路和单回路的稳态对称运行比较

单回路稳态非全相运行

6.单机带负荷

独立系统特性

投、切不同负荷

单机甩负荷
