 电子工艺实训设备系列 >> SD-TP1 SMT表面贴装实习系统



SD-TP1 SMT表面贴装实习系统






一、系统特点
 * 低成本配置方案,是大中专院校、科研院所焊接的利器
 * 可完成表面贴装元器件的单、双面板焊接
 * SMT产品的实际动手操作能力培养和熟练
 * 掌握SMT焊接知识及整个简易的制造过程
 * 掌握SMT表面贴装技术的原理和工艺
 * 掌握SMT表面贴装技术的使用方法和技巧
 * 提供教学挂图和SMT的教学资源
 * 常见表面贴装器件(SMD)的结构及区别
二、JD-TP1型表贴工艺参考配套

规  格  名  称

性     能     参     数

数量

备注

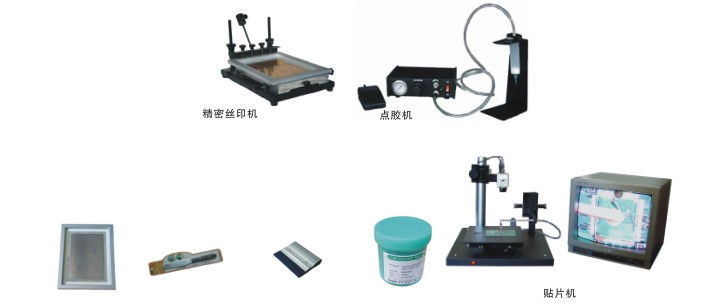

SD-SYJ手动高精度丝网印刷机

1、最大有效分配面积:440×320mm

2、分配精度:±0.2mm,框架

3、X轴最大可调距离:20mm,

4、工作台Y轴最大可调距离:30mm

5、框架θ角最大可调距离:±20°

6、框架与工作台之间可调距离:0~10mm

7、外形尺寸:450mm×600mm×240mm

1

SD-GD刮刀

不锈钢+合金铝材料 SUS#,100mm长度,刮片有刃性,寿命使用长

5

SD-892A手动高精度点胶机

可手动轻触控制,由定时器控制每次滴胶时间,定时、定量出胶水,确保每次滴胶一致;可滴胶液体或料,有红胶、黄胶、环氧树脂、锡浆、矽胶、助焊剂等;调节气压,选择适当的时间和针咀,便于改变每次滴胶量和滴胶时间,适合不同需要;微型脚踏控制板;多种规格的塑胶咀适合不同需要。

自动定时:0.01s~30s

重复准确性:±0.5%

外型尺寸:235x165x60(mm)

输入电压:220~240V 50Hz AC

内部电压:24V DC

最小滴胶量:0.01ml

输入气压:2.5~7 bar (35~100psi)

消耗功率:<15W

配套气泵:JD-QB 1台  1、功率:1.1KW,2、气压:8kg/cm2,3、储气量:12升,4、出气量:60L/min,5、电源:220V/50Hz

1

含气泵一台

SD12000真空吸笔

有防静电功能

电源:220V,50Hz

外型尺寸:180×90×70(mm)

整机重量:<1Kg;气流通道:2

自带膜片式气泵,双人型使用

配置:两根吸笔,吸盘及吸管2根

2

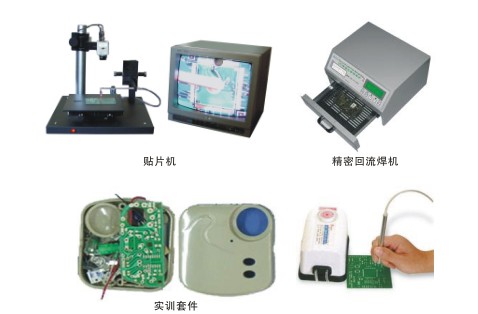

SD-TPJ手动高精度贴片机

特点:

随着电子封装产业的高速发展,芯片的存储量越来越大,引脚越来越多,引脚间距越来越小,用户在贴片焊接过程中,原有的手工贴装方式已无法满足要求。贴片台是一款精密IC贴装设备,良好的视觉效果,精密的位移装置,无需编程,简单的操作过程即可完成准确贴装。

技术参数:

1、贴片速度: 300~600粒/小时

2、配有真空装置,不需包接气源;

3、工作台面:220X220mm

4、XY向调节范围40mm,Z向移动范围80mm

5、旋转角度可调节正负30度

6、内置减压装置,操作快速灵活。

1

SD-300A无铅回流焊机

输入电源:AC220V/50~60HZ

峰值功率:3.5kW;

红外线辐射和热风混合加热方式

操作系统:中英文双语操作系统

工作模式:自动回焊模式、可调恒温维修模式

温度曲线段:预热段、加热段、焊接段、保温段、冷却段等共五段

预热段温度设置范围和时间:70~150℃、

时间:0~5Min

加热段温度设置范围和时间:预热温度~250℃

时间:0~5Min

焊接段温度设置范围和时间:加热温度~280℃

时间:0~30S

保温段温度设置范围和时间:

焊接温度~(0~50℃)

有效焊接面积:300×300mm

外形尺寸:420×380×250mm

1台

SD-HG焊锡膏

含量为63/37,25Um,500g/瓶

10

SD-HWX冰箱

总有效容积:48L耗电量:kWh/24h,0.5KW/24H,总重量:20kg,颜色:纯白色, 温度可调,压缩机恒温保温室0-10度。

1

SD-TP(SMT)工艺挂图

1、尺寸:1200×800mm,彩色喷绘;

2、塑框镶边,内容介绍SMT表面贴装技术工艺及制作流程。

1套

SD-JC(SMT)SMT实训教学资源

SMT视频教学资源及相关学习资料,软件CD

1套

SD-FM微型贴片实训产品套件

微型贴片收音机套件,JD-FM,用于贴片实训用,含教材制作资料及原理图,以及电子档资料

100套

SD-GW(FM)微型贴片实训配套钢网

用于FM专用配套使用, FM收音机模板JD-GW:370X470㎜标准中号模板,不锈钢材料

1套

SD-JBD焊膏专用搅拌刀

不锈钢材料 SUS#,100mm长度,刮片有刃性,寿命使用长

1把
