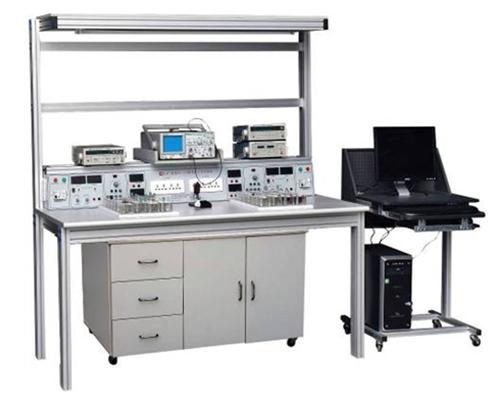

SDDZ-2型电子工艺实训考核装置

一、设备概述
该装置适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
二、设备技术指标

1. 工作电源：两相三线 AC 220V±10%  50Hz
2. 温度：－10～40℃；环境湿度：≤90%（25℃）

3. 外形尺寸：长×宽×高=1600×850×1800mm
4. 整机功耗：≤1.5KW
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
本设备总体结构：
电子工艺实训考核装置大体构成上分：铝合金活动框架、电源台、实验元件盒。
电源台：由两路相互独立、对称的实验电源和仪表组组成，可同时满足2人在同一实验台上完成不同的实验内容方便实训考核，装置采用单相电源供电，并配有带漏电保护的空气开关，熔断器以确保使用安全
实验电源每路配置：一组可调的直流电源0~24V/2A，并带有过载、短路软保护功能，软保护的值还可进行调节；一组3~24V交流电源，七档可调；一组±5V、±12V直流稳压电源；一只精密数字电压表（DC 30V），一只精密数字电流表（DC 2000mA）；以及8路单相电源插座，可以方便设备、仪表的扩展时使用
该装置配置的实验元件盒，实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
