一、技术性能
1. 输入电源：三相四线 380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜200VA

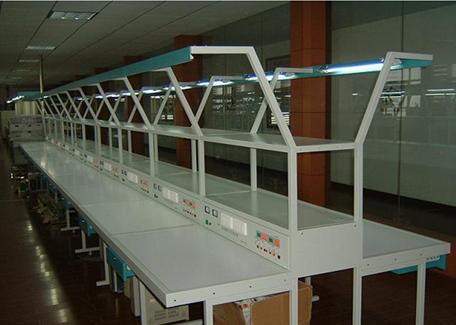

4. 外形尺寸：单个实训台的尺寸为1.1m×1.3m×2m （双面型）,整条焊接装配线的长度为11m×1.3m×2m （双面型）,两边工作台面宽度为500mm。一套生产线由15个实训台组成。
二、系统配置
实训装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。
1.实训台
实训台上提供日光灯（用于照明）2个，透明的PVC板4个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座2个、工业型材6根、工具柜2个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。
2.电源柜
电源柜的输入电源为三相四线380V±10% 50Hz，最大电流20A，可以提供15套（既30台）实训台的电源；且具有三相电源指示、漏电保护功能，使用安全可靠。实训台上照明、插座电源均设有控制开关（继电接触控制）。
3.实训挂件（2套/台）
1）直流电源单元
提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。
2）信号源单元
信号源提供正弦波、三角波、方波三种波形，输出频率范围2Hz～47KHz，幅度为0～12V可调；频率计的测频范围为0.1Hz～100KHz。
4.实训线路板（2套/台）
|
序号 |
实训线路板 |
能力目标 |
|
1 |
光控音乐门铃 |
了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理 |
|
2 |
可调式串联型晶体管稳压电路 |
了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。 |
|
3 |
台灯调光电路 |
了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理 |
|
4 |
集成稳压电源 |
了解三端集成稳压电源LM317的接线方法和应用 |
|
5 |
门锁防盗报警器 |
了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
|
6 |
声光双控节电灯 |
了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用 |
|
7 |
调频无线话筒 |
了解振荡电路的工作原理 |
|
8 |
文氏桥振荡器 |
掌握运放741的工作特点及振荡器的工作原理和应用 |
|
9 |
模拟“知了”电子电路 |
掌握多谐振荡器和音频振荡器的工作原理及应用； |
|
10 |
门锁防盗报警器 |
进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
|
11 |
实用模拟自然风控制器 |
掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法； |
|
12 |
六管超外差式调幅收音机 |
掌握收音机的工作原理及调试方法 |
|
13 |
集成FM收音机 |
SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求； |
|
14 |
编码电子锁电路 |
了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理 |
|
15 |
七彩循环装饰灯控制器 |
熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺 |
|
16 |
LED数字钟 |
熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实验调试方法 |
5. 实训工具套件（2套/台）：元件盒5只，电烙铁及烙铁架1套，剪刀1把，镊子1把，斜口钳1把，一十字螺丝刀各一把。 |
