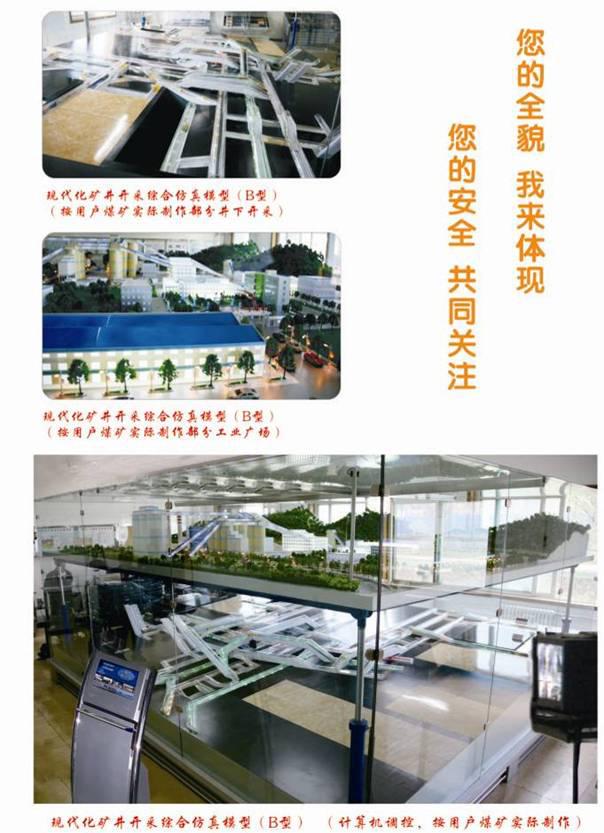

现代化矿井开采综合仿真模型（B型）
                                                (计算机调控，按用户煤矿实际制作、适合于各煤矿）



1、综合设备及系统的功能：
该模型是用户矿井的缩影(井下生产系统，地面工业广场)，按矿井的全貌设计制作，分井上、井下两大部分。运用声、光、电高科技材料与手段，将煤矿地面建筑物及设施，井下生产系统与设施仿真模拟，并采用多种剖视方法，完整体现井下开拓及采准巷道的布置。在计算机的控制下，模拟井下采、掘、机、运、通的工艺过程。电动演示其生产工艺过程，清楚反映矿井提升系统、运输系统、生产系统、通风系统、灾变模拟与避灾路线，及供电、排水、压风、注氮综合防尘、监测监控系统的真实运行实况等，以及各项安全技术在煤矿生产中的应用，是典型的具有高新技术特色的现代化矿井缩影，可直观地反映出矿井井上、井下关系。使学员对全矿井有一个整体、直观的了解，是领导参观的最佳方案。（为便于观看，地面工业广场与井下生产系统采用液压升降功能，可使地面工业广场调至观看适宜状态）。
该模型即可实现计算机集中控制也可手动控制。

2、地面工业广场：
地面以本矿工业广场实际情况按比例仿真制作。其内容主要有：
主井皮带走廊；2.副井绞车房；3.运煤皮带走廊；4.行政办公大楼；5.福利楼；6.机修车间；7.铁路；8、煤仓；9.装车站；10.煤场；11.仓库；12.风机房；13.救护队；14.职工宿舍；15.生活小区；16.坑口发电厂；17.锅炉房；18.电控中心；19.安培中心；20.配电装置；21.冷却塔；22.选煤厂；23.道路；24.地形、地貌、树木、草坪等。

3、井下部分：
1.主井；2.副井；3.井底车场；4.装载硐室；5.中央变电所；6.水泵房；7.各类硐室；8.水仓；9.运输大巷；10.采区巷道布置；11.工作面及其设备布置；12.掘进工作面及设备布置；13.井下运输系统及设备布置。

4、煤矿安全生产部分：
1.矿井通风系统与各类通风设施；（正常通风、全矿井反风、区域反风、局部反风及避灾方法。）
2.矿井环境安全监测、监控模拟系统；
3.瓦斯防治模拟演示系统；
4.矿井水灾防治模拟演示系统；
5.火灾防治模拟演示系统；
6.粉尘防治模拟演示系统。

5、电动演示系统：
1.综采工作面主要布置有：双滚筒采煤机、液压支架、刮板运输机、转载机、皮带运输机、移动变电站、泵站等。电动模拟演示内容有：
（1）采煤机上、下运行，滚筒旋转模拟煤割；
（2）液压支架动态模拟演示：降柱、推溜、移架、升柱的作业过程；
（3）刮板运输机、转载机、皮带机、动态模拟演示运煤作业；
2.综掘工作面主要布置有：综掘机、皮带运输机、除尘风机、局扇、支护、瓦斯探头、“三专、两闭锁”等安全生产配套设备。电动模拟掘机的工作过程与风瓦斯闭锁电瓦斯闭锁的原理及保护功能。
3.井下煤炭运输系统：电动模拟演示本矿实际运输状况。

6、光电演示系统：
1.通风系统；
2.瓦斯抽放系统；
3.矿井、环境安全监测系统；
4.排水与水灾防治系统；
5.矿井火灾防治模拟演示系统；
6.避灾路线。

7、监测监控部分：
使用各种传感器采集各工作点的生产状况、对井下气候条件、有害气体浓度、运输机、提升机、采煤机实施监控，并可打印、储存。语音播放系统一套，实现自动画面播放和解说。

8、设备控制部分：
为了提高设备控制的自动化程度和稳定性，用工控机实现自动控制(也可用手动控制)。

9、制作工艺及材料：
1、模型主体为钢结构。
2、局部模型采用ABS板，亚克力板等高档材料，电脑精雕。
3、机械传动部分，采用金属材料制作，机械加工。
4、所有电器控制系统，材料原件，均按国标配置。
5、模型本体采用高档铝塑板与不锈钢装饰。
6、防护罩采用钢化玻璃与PC板制作。
7、为便于观看，地面工业广场与井下生产系统采用液压升降功能，可使地面工业广
场调至于适宜状态。
规格：根据用户实际情况面议
