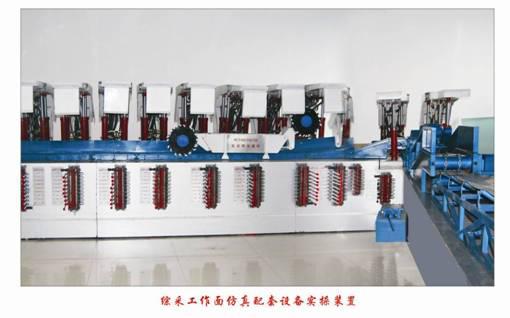

                             综采工作面仿真配套设备系统装置

一、系统配置:
双滚筒采煤机1台,金属制作,电动演示;液压支架(可操作)4台,金属制作,液压驱动;液压支架(不可操作)8台,金属制作;破碎机1台,金属制作;刮板运输机1台,金属制作;桥式转载机1台,金属制作;皮带运输机1台,金属制作;泵站1台,金属制作;移动变电站(静态)1台,有机板制作;控制开关(静态)1台,有机板制作。
设备各项技术参数:
1.双滚筒采煤机:
模型按实际仿真制作,电动演示各系统的工程原理,仿真模拟实际操作。
采煤机箱体主体采用金属制作。
2.刮板运输机
模型全部采用金属材料仿真制作组成:传动装置、电机、刮轮组、链板链、挡煤板、标准溜槽、机头、机尾、调节装置、铲煤板、推移装置、减速机、电动演示。
功能:仿真演示
3.转载机
模型全部采用金属材料仿真制作组成:机头部、机尾部、机身、中部标准溜槽、挡板、刮板、刮板链、链轮组件、行走部、液压拖移、减速机、破碎机。
功能:仿真演示
4.破碎机(锤式)
金属制作,实现破碎机的所有功能。
5.液压支架:仿真演示
支架类型有:掩护式、支撑掩护式、高位放顶煤、低位放顶煤、插板式放顶煤、支撑式、六种架型,可根据需要选择。
全部采用金属材料制作,液压驱动。
功能:实现降柱、升柱、推溜、侧护板伸缩、前探梁伸缩,模拟全部动作。
6.可伸缩胶带输送机:
模型全部采用金属材料组成:机头部、储带装置、拉紧装置、收发带系统、胶带、机尾部、综合保护系统、减速机、液力耦合器(模型)。
功能:仿真演示,并实现皮带机堆煤、防跑、温升、烟雾等保护.
7.液压泵站:仿真金属制作
8.仿真皮带巷、轨道巷
皮带巷采用锚网支护、内有电缆挂钩、隔爆水棚等。
轨道巷采用棚子支护,内有喷雾洒水装置、传感器及供气、供水、压气管路等。
二、可实现的功能:
顺序控制,能够仿真模拟采煤机行走、滚筒割煤、前后摇臂升降、移架、升架、降架、推溜,实现皮带机、刮板机、转载机的仿真运行及综合保护,可自行复位,连续运行。
