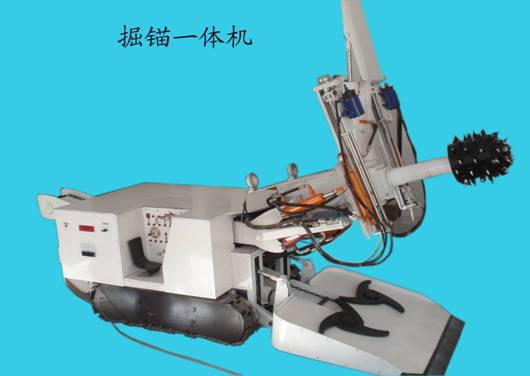

掘锚一体化掘进机电动模型
1、概述
采煤机械化的迅速发展，使回采速度大大加快，要求巷道掘进速度相应提高，才不致造成采掘失调，因此大力发展巷道掘进机械化，具有十分重要的意义。为了提高教学效果，普及和推广掘进机的使用我们按照掘进机的实物缩小一定比例特设计制造了本产品。
2、技术参数
（1）工作电压：380V；
（2）工作气压：0.6 Mpa；
（3）安全阀卸载压力:0.7 Mpa；
（4）总功率:1KW；
（5）总重:0.75T；
（6）外形尺寸：2.6m×1.0m×1.0m；
（7）行走速度：10m/min；
（8）爬坡能力：土10度；
（9）切割臂摆动角度:左右30度。
3、实现的功能
（1）运载 （2）切割臂：上、中、下；左、中、右；伸、中、缩 （3）切割头的旋转 （4）星轮的旋转 （5）机体的移动：前进、停止、后退；左拐、右拐 （6）照明 （7）前铲：升、中、落 （8）后撑：上、中、下 （9）实现风镐打眼 （10）实现对锚杆的锚固。
|
