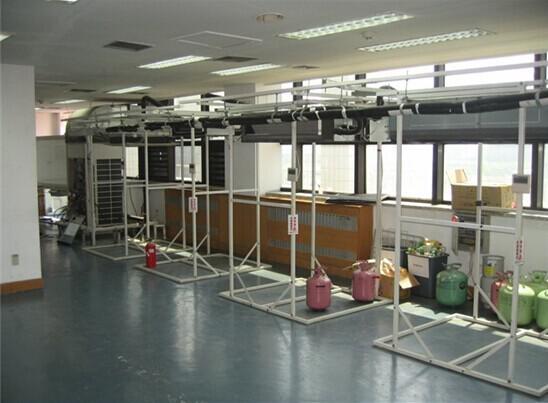

SD-81VRV空调系统（可变冷媒制冷剂流量系统）实训装置

一、产品概述
SD-81VRV变制冷剂流量系统（VRV，VariableRefrigerantVolume）空调系统，是在电力空调系统中，采用变频压缩机、电子膨胀阀和先进控制系统，控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，实时地满足室内冷热负荷要求的高效率冷剂空调系统。VRV空调系统具有节能、舒适、运转平稳、占用的建筑空间比较小等诸多优点，更能满足用户个性化的使用要求，在几百到两万平方米的建筑物中得到广泛应用。
二、系统组成
VRV空调室外机、多种类型的室内机、新风换气机、制冷剂管道、分歧器、凝水管道、送风管道、风口、室外机控制器、室内机控制器、集控器、上位机工作站、通信转换器、配电系统
三、实训项目
模块一：VRV空调系统认知与操作运行
训练一 VRV空调系统原理与结构认知
训练二 VRV空调系统操作运行保养
要点：1、室外机作用、结构、组成 2、各种室内机作用、结构、组成 3、管道系统组成 4、供电系统组成
5、控制系统功能、组成 6、VRV空调系统组成，制冷和制热循环 7、VRV空调系统使用操作 8、VRV空调系统保养常识
模块二：VRV空调系统安装调试
环节一 VRV空调系统安装
环节二 VRV空调控制系统安装
环节三 VRV空调工程调试
要点：1、室外机、室内机的安装方法与标准 2、管道系统的安装方法与标准 3、配电与控制系统安装方法与标准
4、工程调试的主要内容、步骤和方法
模块三：VRV空调系统故障诊断维修
训练一：常规故障诊断分析
训练二：微电脑故障诊断分析
要点：1、制冷系统常见问题 2、配电系统常见问题 3、控制系统常见问题 4、数据采集系统使用、数据分析与诊断
模块四：VRV空调系统设计（选修）
环节一 方案设计与设备选型
环节二 系统布置与施工图绘制
环节三 VRV空调系统预算编制
环节四 VRV空调系统性能测试
实验一：制冷工况性能测试
主要内容：运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究
实验二：采暖工况（热泵）性能测试
主要内容：运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究；除霜性能
实验三：变频控制性能实验
注：依托VRV空调训练装置，已经形成了原理结构、安装调试、故障诊断、工程设计完整的培训课程。也可根据教学需要，选择其中的课程模块。
四、主要特色
1、功能
VRV空调系统适用于几百到两万平方米的建筑物，应用越来越广泛，依托该训练平台完成VRV空调系统的设计、调试、故障诊断、维修训练。
2、特色
1）完全真实的主流设备和实际的工程环境，按教学要求进行优化设计。
2）采用笔记本通过串口测试VRV的各种运行参数和故障信息。
五、技术参数
1、电源：三相五线AC380V±10% 50Hz 室外机总电流25A
2、工作环境：温度-10℃~+40℃ 相对湿度≤85% 海拔≤4000m
3、采用微电脑变频控制，可以通过总线实现集中控制。
4、具有专用数据采集系统，在上位计算机实现参数检测，故障记录，数据曲线等。
