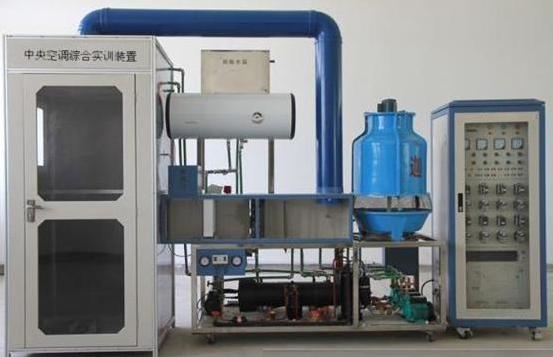

SDZKS-1型中央空调实训装置-重庆尚德教学仪器有限公司

一、概述
中央空调实训装置”是职业教育的教学和实训要求而研制的。适合高职院校、职业学校的《制冷技术》、《制冷流体机械》、《制冷设备维修工（高级工）》等课程的教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《中央空调系统操作员》等课程。

二、基本技术指标：

1. 电源：三相五线 AC 380 V±10% 50Hz；

2. 最大供冷量：7.5kW；

3. 最大输入总功率：6.5kW；

4. 制冷额定功率：3.8kW；

5. 制热额定功率：2.0kW；

6. 额定输入电流：7A；

7. 循环风量：700m³/h；

8. 制冷剂：R22；

9. 漏电动作电流：≤30mA；尺寸：6000×2400×2500mm安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。

三、产品配置：

序号	名称	规格	数量	备注
1	水冷制冷机组	2匹	1套	配2匹空压机、壳管式冷凝器、干式蒸发器。
2	冷却水系统		1套	2台冷却水泵、1套2吨玻璃钢冷却水塔、水流保护开关。
3	冷冻水系统		1套	2台冷冻水泵、1套分水器、集水器1台、膨胀水箱、水流保护开关。
4	供暖系统		1套	1台模拟锅炉（电加热式）、1台热水泵。
5	模拟客房		1套	1个模拟客房，1台风机盘管，1套温控系统。
6	模拟大厅			1套模拟大厅，1套新风处理系统，1套回风管及相关配件。
7	PLC控制柜	西门子 S7-200 CPU224	1台	PLC主机S7-200 CPU224 1套数字量扩展模块EM223，2套模拟量模块EM231及相关继电器，控制开关，指示灯，标准通信接口及配件。
8	工业组态软件		1套	与实训装置配套
9	PLC编程软件		1套	西门子
10	中央空调 PLC应用程序		1套	与实训装置配套
11	中央空调组态应用程序		1套	与实训装置配套
12	中央空调零部件及操作工具		1套	实验指导书、实验挂图、竣工图纸、桥架线缆、实验区施工工具、实验区耗材
13	安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。配电柜1个。

四、实训项目

1. 认识中央空调的结构及设备的实训；
2. 中央空调启动和停止的实训；
3. 中央空调的运行、调节操作实训；
4. 对中央空调的运行工况及各运行参数进行检测实训；
5. 对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训；
6. 配套压力变送器、温度传感器和相应的A/D转换功能模块，可对整个中央空调的运行参数进行采集、实时监控等实训；
7. 组态技术应用实训：采用组态技术实现对中央空调运行进行动画显示，运行数据显示、实时监控、曲线分析、历史记录显示、报警、打印组态等功能；
8. 网络远程控制实训；
9. 网络的安装及设置实训；
10. 传感器及变送器安装和使用实训。
