 暖通与中央空调实训设备 >> SDZKS-4型中央空调实训装置

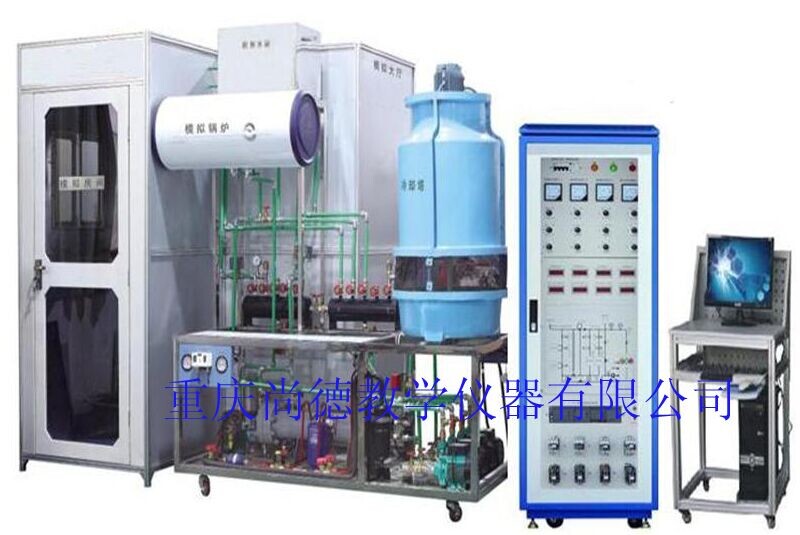

                   SDZKS-4型中央空调实训装置




一、概述
中央空调实训装置适合高等职业院校、中等职业学校及本科院校的机电技术应用、电气运行与控制、电气技术应用、制冷空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。
二、装置特点
控制器采用西门子S7-200可编程控制器。
控制平台有热过载保护、过流保护、漏电保护、接地保护等多重保护机制。
控制系统能体现真实的供水系统,有自动和手动控制两种方式,当自动控制失效时,系统由手动控制方式运行。
控制对象采用不锈钢、铝型材等组成,保证不生锈、不易老化;模拟现实生活中的大厅和房间,动力系统由专用水泵构成,其中2台冷却水水泵、1台换热水泵、2台冷冻水水泵,能够实现给模拟大厅和模拟房间制冷和供暖的水系统循环。
三、技术参数
输入电源:三相五线制380V±10%  50Hz
制冷剂/用量:R22 2kg
风机盘管:350m3/h
外形尺寸:100cm×200cm×210cm
冷却循环水泵:38L/min  扬程10米
冷冻循环水泵:38L/min  扬程10米
供热循环水泵:38L/min  扬程10米
模拟锅炉:功率:1500W  容量:60L
系统保护:具有高低压力、过热保护装置
安全保护:具有电压型、电流型漏电保护装置,安全符合国家标准
四、系统组成
实训装置由电气控制柜、实训对象、模拟房间、模拟大厅、测量仪表等组成:
1、电气控制柜
采用铁质双层亚光密纹喷塑结构。前门采用透明设计,可观察到指示仪表、操作旋钮、PLC控制器、系统流程图、执行部件工作指示、交流接触器及热保护器等控制元件。共分为三层铁质面板,最上面层为电网电压指示、压缩机电流指示、水泵电流指示、带灯保险丝、操作旋钮及温度指示。第二层为PLC控制器及系统流程图,PLC控制器采用西门子224主机、EM231模拟量扩展模块、EM223数字量扩展模块、对应执行部件工作状态指示灯等组成。最下面层为执行器件,主要由交流接触器、过热保护器组成,分为主回路以三相四线380V电压为主,控制回路以交流220V电压为主。
2、实训对象
实训对象采用不锈钢钢架制成,系统由制冷机组、冷却水系统、媒水水系统、供暖系统等组成。
3、制冷机组:包括1台3匹旋转式压缩机、壳管式冷凝器、干式蒸发器、储液罐、内平衡式热力膨胀阀、干燥过滤器等组成,管路中还设有操作手阀、高低压力控制器、压力表等实训所必需的部件;此外,管路中设有视液镜可观察制冷剂状态;同时设有明显的颜色标识,高压管路部分为红色标识,低压管路部分为蓝色标识,并套有保温材料。
冷却水系统:包括1台3T玻璃钢冷却塔、2台冷却水泵(1台常用、1台备用)、水流开关、Y型过滤网、闸阀、单向阀等组成。
4、媒水水系统:包括2台媒水水泵(1台常用、1台备用)、分水器、集水器、电磁阀、水流开关、Y型过滤网、闸阀、单向阀等组成。
供暖系统:包括1台电加热水器、1台换热水泵、1套板式换热器、Y型过滤器、安全阀等组成。
5、模拟房间
模拟房间采用30×30mm工业铝型材和铝塑板组装而成,模拟房间外型尺寸为105cm×110cm×210cm,房间内部安装有数显温度控制控器、卧式暗装式风机盘管、铝合金百叶风口等组成。
6、模拟大厅
模拟房间采用30×30mm工业铝型材和铝塑板组装而成,模拟大厅外型尺寸为105cm×205cm×210cm,房间内部安装有数显温度控制控器、新风处理系统(卧式暗装式风机盘管、铝合金百叶风口、电动风量调阀、回风口、新风口等组成。
7、测量仪表
1)电气控制柜监测仪表参数:交流电压表量程0~450V;交流电流表量程0~30A;交流电流表量程0~5A。
2)制冷系统监测仪表参数:耐震真空压力表量程-0.1~1.5MPa、-0.1~3.5Mpa;高低压力控制器:高压0.8~3.0Mpa、低压0.1~0.4Mpa。
3)媒水水系统监测仪表参数:径向压力表量程0~0.16 Mpa
五、基本配置
序号 名  称 主要部件、器件及规格 数 量 备注
1 电气控制柜 长×宽×高为85cm×85cm×180cm 1套
2 模拟房间 长×宽×高为105cm×110cm×210cm
卧式暗装式风机盘管、铝合金百叶风口、供液电磁阀、铝合金百叶风口等 1套
3 模拟大厅 长×宽×高为105cm×205cm×210cm
新风系统(卧式暗装式风机盘管、铝合金百叶风口、电动风量调阀、回风口、新风口、供液电磁阀等) 1套
4 制冷机组 3匹旋转式压缩机(工作电压:220V;制冷量:7200W;输入功率:2340W;制冷剂:R22;电机形式:感应电机;保护器形式:内置;启动电容:容量50uF、耐压:370V);壳管式冷凝器(换热面积:1.2m2,设计温度:60℃、工作介质:管程(夹套):水、壳程(壳体):R22;干式蒸发器(换热面积:1.6m2,设计温度:40℃、工作介质:管程(夹套):R22、壳程(壳体):水;储液罐(容量:2L)、内平衡式热力膨胀阀、干燥过滤器 1套
5 冷却水系统 冷却塔(冷却水量:3m3/h、外形尺寸:Φ70×113cm、电机功率:0.18KW)、冷却水泵(输出功率:200W、输入功率:400W、额定转速:2850rpm、额定流量:38L/min、额定扬程:10m、进出口管径:25mm(1″))、水流开关(进出口管径:20mm)、Y型过滤网(材质:黄铜、进出口管径20mm)、闸阀(材质:黄铜、进出口管径20mm)、单向阀(材质:黄铜、进出口管径20mm) 1套
6 水系统 水泵(输出功率:200W、输入功率:400W、额定转速:2850rpm、额定流量:38L/min、额定扬程:10m、进出口管径:25mm(1″))、分水器(采用无逢钢管加工而成,外形尺寸为Φ11×46.8cm,上侧设有5路DN15外丝螺纹接口、下侧设有1路排水口)、集水器(采用无逢钢管加工而成,外形尺寸为Φ11×46.8cm,上侧设有5路DN15外丝螺纹接口、下侧设有1路排水口)、电磁阀、水流开关(材质:黄铜、进出口管径20mm)、Y型过滤网(材质:黄铜、进出口管径20mm)、闸阀(材质:黄铜、进出口管径20mm)、单向阀(材质:黄铜、进出口管径20mm)、自动排气阀 1套
7 供暖系统 电加热水器、功率:1.5kW、容量:60L)、换热水泵(输出功率:200W、输入功率:400W、额定转速:2850rpm、额定流量:38L/min、额定扬程:10m、进出口管径:25mm(1″))、板式换热器(单片换热面积:0.023m2、最大流量:4m3/h、材质:不锈钢、设计温度:-195℃~220℃)、Y型过滤器(材质:黄铜、进出口管径20mm)、安全阀(接口螺纹DN15) 1套
8 测量仪表 指针式交流电压表:量程0~450V;指针式交流电流表:量程0~30A;指针式交流电流表:量程0~5A。
耐震真空压力表:量程-0.1~1.5MPa、-0.1~3.5Mpa;高低压力控制器:设定范围高压0.8~3.0Mpa、低压0.1~0.4Mpa。
径向压力表:量程0~0.16 Mpa 1套
11 光盘 组态软件、西门子PLC编程软件、配套应用程序、使用说明书等 2张
12 电脑桌  1张
13 组态软件  1只
14 通讯电缆  1根
15 扳手 0-250mm 2把
16 螺丝刀 十字 1把
17 内六角扳手 6mm 1把
18 产品使用说明书  1份
六、实训项目
1.中央空调的硬件设备的孰悉
2.中央空调的启动、运行、调试技术的实训
3.中央空调运行工作情况、运行参数检测分析
4.中央空调控制原理的认识
5.PLC可编程控制器编程
6.数据采集技术的应用
7.组态技术应用
8.网络技术的应用
9.传感器及变送器安装和使用
