 制冷制热技术实训考核设备 >> SDYD-01D 双门电冰箱综合实训考核装置

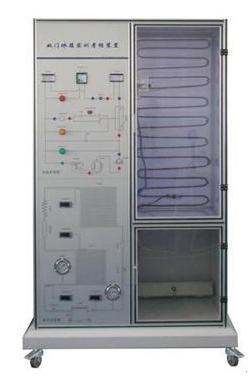

SDJYD-01D 双门电冰箱综合实训考核装置

双门电冰箱综合实训考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级)实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(初级、中级)》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。
一、装置特点
1.实训装置直观展示了直冷式/间冷式冰箱的系统结构、工作原理,可以清楚的看到制冷循环系统结构及主要部件的实物,便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。
2.整套实训装置集直冷式、间冷式电冰箱于一体,整个电冰箱系统真实完整,结构清晰、紧凑,与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。
3.系统采用真实的制冷机组,与实际教学接轨。
4.装置设有直冷式/间冷式冰箱电气控制线路接线区域,可完成不同启动方式的运行模式,有利于学生将理论应用于实际,并培养学生实际操作动手能力。
5.可设置模拟故障,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作。
二、技术参数
1.输入电源:单相三线~220V±10% 50Hz
2.装置容量:<0.2kVA
3.外形尺寸:600mm×600mm×1700mm
4.制冷剂类型:600a
5.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
三、装置的基本装备
1.实训柜:铁质双层亚光密纹喷塑结构,铝质面板。制冷系统中加入了两个电磁控制阀,用于直冷式与间冷式电冰箱转换时切换不同的蒸发器,同时还可以完成制冷系统的故障模拟实训。管路中设有视液镜,便于观察制冷剂的状态。在实训柜的底层设有一个柜子,用于放置实训连接线、工具及其它实训用品。冰箱门采用透明设计,便于观察蒸发器表面结霜、结露情况,冷凝器外置于冰箱后面。
2.直冷/间冷式电冰箱制冷系统配置表:
3.交流电压表1只:测量范围0~250V,精度1.5级,用于监测电源电压。
4.交流电流表1只:测量范围0~5A,精度1.5级,用于观测系统启动电流及正常工作电流。
5.温度表1只:采用PT100传感器,三位半数显,用波段开关进行切换,可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
6.真空压力表2只:测量范围为-0.1~0.9MPa、-0.1~1.5MPa,可显示系统低压侧、高压侧的压力。
7.模拟故障设置箱1个:嵌于实训柜内,用于模拟故障设置,并配有锁。可设置的故障类型有:电源电路、照明电路、化霜电路、压缩机保护电路等。
8.电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。
9.实训连接线1套:实训连接线及插座采用防触电结构,使用安全、可靠、防触电。
四、故障说明
编号       故障模拟说明       故障现象
K1门灯开路  直冷模式下压缩机工作,门灯不亮
K2复合门开关公共端开路  间冷模式下风机不转且门灯不亮
K3风扇电机开路  间冷模式下风机不转
K4门开关开路      直冷模式下门灯不亮
K5补偿开关开路  直冷模式下温度在低于+5℃时环境下,压缩机无法启动
K6化霜温控器开路      间冷模式下化霜时,化霜保险丝熔断
K7WDF温控器H-L两端开路     直冷模式下门灯亮,压缩机不工作
K8WDF温控器L-C两端开路            直冷模式下门灯亮,压缩机不工作
K9WPF温控器L-C两端开路      间冷模式下门灯亮,压缩机不工作
K10化霜时间继电器BW-BK两端开路      间冷模式下门灯亮,压缩机不工作
K11化霜温度保险丝开路    间冷模式下化霜状态下,化霜不起作用
K12补偿电热丝开路    直冷模式下温度在低于+5℃时环境下,压缩机无法启动
K13化霜电热管开路    间冷模式下化霜状态下,化霜不起作用
K14保护继电器开路    压缩机无法启动,无电流显示
K15PTC启动器开路     压缩机无法启动,电流较大(压缩机工作电流5~10倍)
K16重锤启动器启动触点脱落    压缩机无法启动,电流较大(压缩机工作电流5~10倍)
K17压缩机启动绕组1-2两端开路     压缩机无法启动,电流较大(压缩机工作电流5~10倍)
K18压缩机运行绕组1-3两端开路     压缩机无法启动,电流较大(压缩机工作电流5~10倍)
K19系统脏堵 运行状态下,高压端压力高、低压呈现负压状态
K20 系统冰堵
五、实训项目
初级技工基本技能实训
1.专用工具的操作
2.制冷系统管件焊接
3.制冷系统试压及检漏
4.制冷系统抽真空及充注制冷剂
中级技能实训(设计、安装、调试及检修)
5.电冰箱电气线路器件的认识和测量
6.直冷式电冰箱电气控制线路接线及系统运行
7.间冷式电冰箱电气控制线路接线及系统运行
8.直冷式电冰箱维修实训及故障分析
9.间冷式电冰箱维修实训及故障分析
