 制冷制热技术实训考核设备 >> SDZL-02A制冷管路维修基本技能实训设备

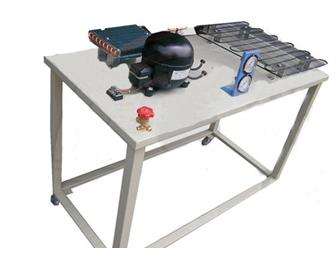

SDZL-02A制冷管路维修基本技能实训设备



一、产品概述
本实训设备主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台,学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。
二、技术参数:
工作电源:单相三线 220V±5% 50Hz
制冷剂: F-12
外形尺寸:1200×600×780mm
环境温度:-10℃ ~40 ℃
相对湿度:<85%
设备重量:30Kg

二、配置清单:(单台配置)

序号

名  称

数量

性能描述

1

压缩机

1台

卧式

2

冰箱过滤器

1个

铜质、管状

3

冰箱冷凝器

1个

铁质喷塑、片式

4

冰箱蒸发器

1只

铝质、管式

5

冰箱温控器

1只

机械可调

6

高压表

1只

指针式

7

低压表

1只

指针式

8

视液镜

2只

圆镜直视、铜质外壳

9

铜管

1套

圆形

10

手阀

1只

铜质

11

实验台架

1台

钢木结构

12

实训指导书

1套

与实训台配套

三、操作工具:(单台配置)

1

焊具

2只

便携式

2

弯管器

1付

钢质

3

扩口器

1付

钢质

4

钢管割刀

1把

钢质

5

电铬铁

1把

内热式

6

烙铁架

1个

阻燃

7

剥线钳

1把

多用

8

尖嘴钳

1把

钢质、绝缘

9

螺丝刀

2套

十字、一字各1把


四、实训项目
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路安装到对应部件的合理位置
7、完成对冰箱系统的保压
8、检漏
9、判断冰箱压缩机的绕组
10、完成冰箱系统的线路铺设和连接
11、抽真空
12、电气调试
13、工况的调整
