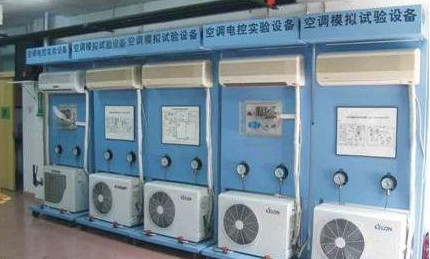

SD-G02A型 家用分体空调技能实训装置
一、系统概述：
本装置采用真空变频空调及控制电路做为实训对象，将制冷管道分层次的展开布局，并配备相应的设备和管道，学生可以很轻松地掌握了解变频空调制冷系统的结构及工作原理，而且还能够做五种不同的功能介绍和演示，可以更好的加深对空调电路的理解。
二、主要功能：
①．学习掌握变频空调制冷系统的结构及原理，同时可以更好的掌握维修技艺。
②．学习掌握变频空调控制电路的结构、组成及工作原理。
③．可设置多个故障点，学生可根据故障现象在故障检测板上进行检测和查找。考试系统有一台主控电脑控制所有故障点及设备运行，电脑自动设置故障，学生动手排查维修，电脑自动记录、评分、打印等功能。
④．可以人为的改变空调的运行状况，实现压缩机频率的快速变化，掌握各种运行参数变化，对空调运行的影响及各种保护措施。
⑤．由于是应用真实的空调，可以进行折装、制冷剂的充加等基本实训。
三、技术参数：
工作电源： 交流AC220V 50HZ
安装尺寸：1800×850×700（mm）
整机功率：1KVA
四、配置清单
|
序号 |
名称 |
数量 |
备注 |
|
1 |
空调转动百叶窗 |
1套 |
|
|
2 |
吸风机组 |
1套 |
|
|
3 |
传感器 |
1套 |
|
|
4 |
交压表 |
1个 |
|
|
5 |
低压表 |
1个 |
|
|
6 |
温度控制器1个 |
1个 |
|
|
7 |
手阀 |
2个 |
|
|
8 |
循环原理板 |
1个 |
|
|
9 |
控制电路板 |
1套 |
|
|
10 |
下吸风口 |
1个 |
|
|
11 |
上出风口 |
1个 |
|
|
12 |
铜管 |
1套 |
|
五、实训项目
1、空调电气控制系统原理
2、空调电气控制系统调试与运行
3、空调电气控制系统模拟故障与排故
4、空调电气控制系统故障分析与维修
5、空调电气控制系统应用
