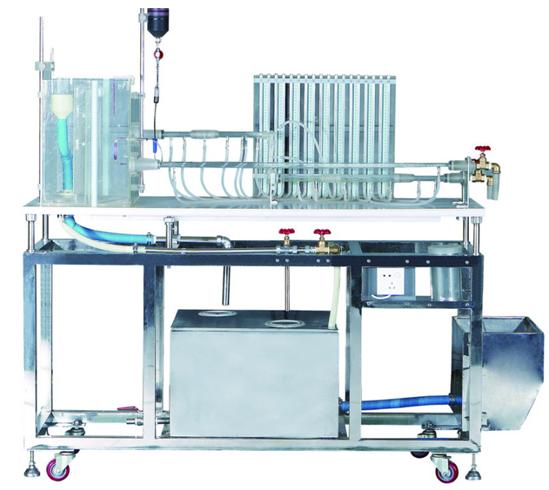

SDXZH-1型 流体力学综合实验装置
一、产品概述
理、工科院校开设的“水力学”、“流体力学”、“化工原理”、“化工基础”等课程均需进行雷诺实验、伯努利方程（机械能转换）实验、流体阻力损失测定等基本实验。本实验装置可同时完成上述教学实验要求，适用大学、专科、高职、中专、职校等不同层次学校的相关专业教学实验。
二、系统特点
1.实验装置为台式结构，采用不锈钢框架，主体为有机玻璃，可视性强
2.装置中设有恒定水位水箱(水位可调)、稳流装置、测压装置、二条并联有机玻璃管道
3.雷诺实验采用示踪剂和消色剂，利于对流动型态进行连续观察实验
4.伯努利方程实验设计成有高度差的管道，与一般无高度差管道相比，其测点更全面反映伯努利方程中各项能量的转换；所布的10多个测压点系统地反映了液体流动中各种能量的转换规律
5.泵输出水量可调(旁路节流)，更利于水箱液面稳定
三、技术特性
1.潜水泵参数：电压220V，功率55W
2.装置外形尺寸：1723mm×700mm×1430mm
3.实验台板尺寸：1460mm×540mm×25mm
4.测试管道：一根长980mm，一根长(375+140+606)mm
四、装置组成
本装置由实验台架、实验台面板、调节装置、上位水箱、下位水箱、辅助水箱、行走轮、水阀连接管道、实验管道、潜水泵、量杯、测压管等组成。
五、实验项目
1.雷诺实验
2.伯努利方程（机械能转换）实验
3.圆管沿程阻力测定实验
4.管道局部阻力测定实验
5.毕托管测速演示 |
