一、产品概述

      通过实验，可掌握总传热系数K和对流传热系数α的测定方法；通过实验提高对α关联式的理解，了解工程上强化传热的措施；了解流体在圆形直管内作强制湍流时的传热准数方程式。

二、系统特点

1.实验装置采用不锈钢材料制作，所有不锈钢部件均进行不锈钢精细抛光处理，造型合理、美观大方

2.提供的蒸汽源设备为工业化全自动蒸汽发生器，操作方便，安全可靠

3.实验装置检测仪表带标准RS-485通讯接口，实验既可工作在仪表手动模式进行，也可在在线自动控制模式下进行，自动控制模式下的实验界面基于标准工控组态软件平台构建，界面形象逼真，操作方便

4.实验装置既可进行化工原理实验，也能为化工工艺专业学生进行过程自动化及化工检测仪表课程提供实验平台

三、技术性能

1.以空气和水蒸汽为介质，采用水蒸气-空气换热体系

2.体现主要热阻与次要热阻各自的重要性，体现主要热阻侧流体流速的改变对传热速率的影响

3.能够测定努塞尔数Nu与雷诺数Re的关系，将测定的Nu与Re进行回归，并与经验公式进行验证性比较

四、系统组成

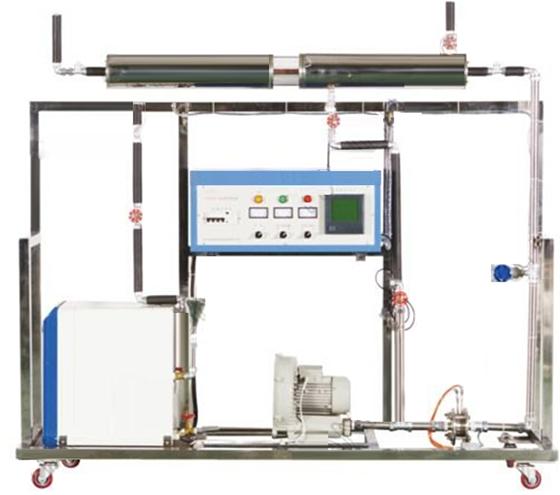

本实验装置选用空气为冷流体，水蒸汽为热流体。空气来自鼓风机，经流量计测量流量、温度计测量温度后，进入换热器管程，换热后在出口处测量其出口温度。水蒸汽来自蒸汽发生器，在一定压力下进入换热器的壳程，并在入口处测量其进口温度，在出口处测量其出口温度。

五、实验项目

1.努塞尔数与雷诺数关系曲线测定实验

2.对流传热系数α测定实验

3.总传热系数K测定实验
