 流体力学与化工,环境系列 >> SDDR-05动量定律实验装置

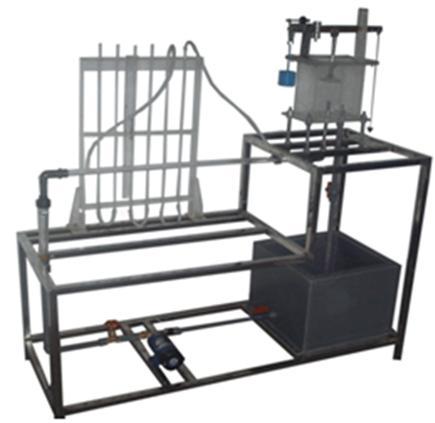

SDDR-05动量定律实验装置

实验目的:

1、适合于工程流体力学(水力学)教学实验。

2、测定管嘴喷射水流对挡板所施加的冲击力。

3、测定动量修正系数,以实验分析射流出射角度与动量力的相关性

4、将测出的冲击力与用动量方程计算出的冲击力进行比较,加深对动量方程的理解。

主要配置:

水泵、称量装置、流量计、实验水箱、蓄水箱、管嘴、实验管道、阀门、自循环装置、不锈钢框架。

技术参数:

1、运行环境:温度0-400C,相对湿度:≤90%RH,电源:220V/50Hz,可连续操作。

2、蓄水箱容积:20L, PVC板焊制而成。

3、流量计:LZS-15液体转子流量计,流量范围:60-600L/H

4、实验水箱由有机玻璃制成,装有称重装置及实验平板与管嘴,管嘴的内径:约8mm

5、低噪声无锈蚀水泵,最高扬程:10m,最大流量:12L/min,转速:2800r/min,功率:90W

6、实验所用的流体--水为全循环设计。

7、其他:管路、阀门;整体框架:不锈钢材质。

8、外形尺寸:1200×450×1450mm
