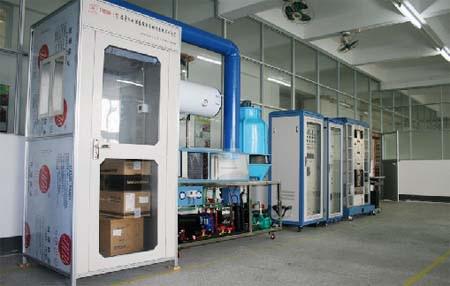

SDLY-1楼宇机电设备综合自动化系统实训装置(LON总线型)
一、产品概述 楼宇自动化系统的核心是建筑物内部的机电类设备的自动化,因此也称建筑设备自动化系统(BuildingAutomationSystem简称BAS),其任务是通过科学和智能化的管理对建筑物内的能源使用、环境、交通及安全设施进行监测、控制,向人们提供一个既安全可靠,又节约能源的高效、舒适、便利的建筑环境。 “楼宇机电设备综合自动化系统实训装置”包含了中央空调、给排水、供配电、照明、电梯等子系统,它采用Lonworks现场总线技术完成各个子系统信息的统一管理和过程控制,采用WEB技术建立以浏览器/服务器模式的计算机信息管理系统,本地和远程的计算机都可以在软件系统的管理下,实现对大楼内各子系统的状态监控。具有如下功能: 1.自动监视并控制各种机电设备的起、停,显示或打印当前运转状态 2.自动检测、显示、打印各种机电设备的运行参数及其变化趋势或历史数据 3.根据外界条件、环境因素、负载变化情况自动调节各种设备,使之始终运行于最佳状态 4.监测并及时处理各种意外、突发事件 5.实现对大楼内各种机电设备的统一管理、协调控制 6.能源管理:水、电、气等的计量收费、实现能源管理自动化 二、系统特点 1.采用模块化结构把控制功能进一步分散到现场级仪表,构成一个完全分散的、真正开放的建筑设备自动化系统。 2.上位机具有浏览器/服务器网络模式,安装于中央控制室的中央管理计算机具有CRT显示、打印输出、丰富的软件管理和很强的数字通信功能,能完成集中操作、显示、报警、打印与优化控制等任务,避免了常规仪表控制分散后人机联系困难、无法统一管理的缺点,保证设备在最佳状态下运行。 3.中央空调微型化同时,并保证整个中央空调系统的完整性和合理性,整套实训设备可演示夏季制冷循环,冬季制热循环,在蒸发器、冷凝器、冷却塔、模拟锅炉配置了温度测量点,便于学生观察,了解各种参数的变化情况和系统的工作状况。并人为增加了一些辅助配置,让学生全面地掌握中央空调技能知识。 4.整套实训装置集制中央空调、给排水、供配电、照明、电梯、安全防范等子系统于一体,完成展示了楼宇机电设备的整体内容。 三、系统组成 系统主要由各个设备子系统组成,主要有: 1.电梯控制系统(二座电梯六层) 2.中央空调系统 3.供配电系统? 4.照明系统 5.给排水监控系统 ?四、实训项目 1.LonWorks总线控制系统实训 (1)B/S网络开发应用(B/S网络组建) (2)系统结构与设备认识 (3)DDC模块的开发使用 (4)LON网络开发应用(LON网组建) 2.中央空调系统实训 (1)中央空调系统结构及设备工作原理的了解和掌握 (2)中央空调启动、运行、调试 (3)中央空调运行工作情况、运行参数检测分析 (4)中央空调控制的原理 3.供配电及照明系统实训 (1)应急照明控制运行实训 (2)工作用电运行实训 (3)检修用电运行实训 (4)工作照明控制运行实训 4.给排水监控系统实训 (1)给排水系统认识实训 (2)双泵控制变频恒压供水实训 (3)单泵控制变频恒压供水实训 5.电梯控制系统 (1)双座电梯联动运行 (2)变频器的基本使用 (3)定时器指令 (4)高速计数器综合 (5)采用光电编码器的定位控制 (6)轿厢自动开关门控制 (7)语音报站控制 (8)电梯模拟运行呼叫指示驱动
楼宇机电设备综合自动化系统实训装置(BACnet总线型) 本实训装置功能与“KRLYJ1楼宇机电设备综合自动化系统实训装置”基本相同,包含了中央空调、给排水、供配电、照明、电梯等子系统,不同之处在于它采用BACnet协议进行楼宇机电设备的集成,使用楼宇自控监控软件包完成网络设备的集成调试,采用WEB技术建立以浏览器/服务器模式的计算机信息管理系统,本地和远程的计算机都可以在软件系统的管理下,实现对大楼内各子系统的状态监控。
楼宇机电设备综合自动化系统实训装置(西门子系统) 本实训装置功能与“KRLYJ1楼宇机电设备综合自动化系统实训装置”基本相同,包含了中央空调、给排水、供配电、照明、电梯等子系统,不同之处在于它采用西门子APOGEE系统进行楼宇机电设备的集成。
楼宇机电设备综合自动化系统实训装置(HONEYWELL) 本实训装置功能与“KRLYJ1楼宇机电设备综合自动化系统实训装置”基本相同,包含了中央空调、给排水、供配电、照明、电梯等子系统,不同之处在于它采用Honeywell公司的Excel5000系统完成各个子系统信息的统一管理和过程控制,采用WEB技术建立以浏览器/服务器模式的计算机信息管理系统,本地和远程的计算机都可以在软件系统的管理下,实现对大楼内各子系统的状态监控。
|
