SDZB-3型智能网络布线实训系统
“智能网络布线实训系统”以营造现场氛围、模拟现场工程的情景式工程实训教学模式为主要设计思想，以现场设计施工和实际应用为核心，配备一定数量的教学实训模块，结合楼宇管理及岗位设置等组织形式，突出实训、实施岗位化教学。在结构上以仿真墙式建筑模型为基础，全面涵盖了智能网络布线系统的全部内容，可以满足学员模拟操作、维修、系统维护的需求，以此锻炼学员的系统选型及设计能力。可以用于学员课程设计、毕业设计、岗前培训和工厂见习。
系统包含有以下六个组成部分
1. 多功能仿真墙式综合布线实训装置

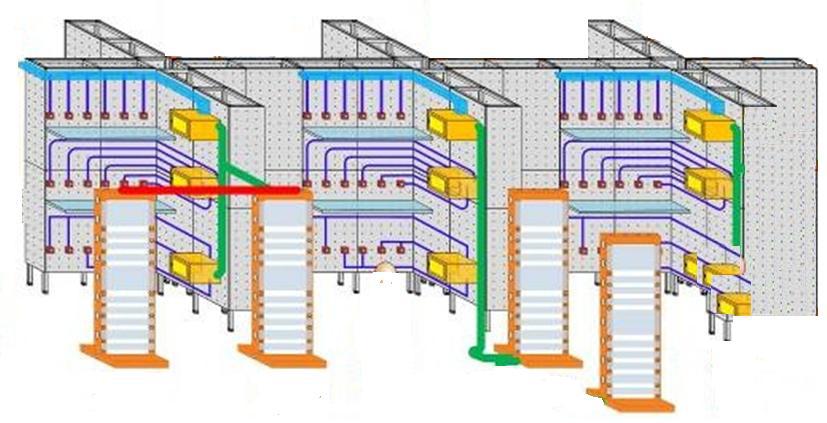

该装置由仿真墙通过积木式结构组合而成，每块仿真墙长1.3米，宽0.2米，高2.6米，全钢结构，并且用两块模拟隔板形成三层模拟楼层。其标准配置为12面仿真墙组成的10工位结构，可选择组合“T”、“L”、“十”、“丰”字等工位形式。
该装置配套设施由墙柜、标准机柜、工具柜、线管存放架、工作台等组成。
2.带显示系统的网络配线实训装置
装置组成：网络压接线实验仪1台，网络跳测试仪1台，配线架2个，110跳线架2个，理线环2个，零件/工具盒1个，220V电源箱1个。
3.网络工程常用电缆器材展示系统
展品组成： 阻水电缆、100对大对数电缆、六类线缆、50对大对数电缆、110 100对电话配线架、RJ45超五类非屏蔽配线架、理线环、IDE模块、信息面板、信息底盒、RJ11模块、RJ45模块、强电插座、弱电插座等。
4.网络工程常用光缆器材展示系统
展品组成：室外光缆、室内光缆、光纤、光缆熔接盒、ST偶合器、SC偶合器、ST—ST跳线、SC-SC跳线、ST-SC跳线等。
5.网络工程常用工具展示系统
展品组成：J45压线钳、RJ45/RJ11组合钳、打线钳、剥线钳、榔头、螺丝刀、手工锯、钢锯条、活扳手、呆扳手、钢卷尺、钻头、拐角尺、手枪钻、尖嘴钳等。
6.网络工程常用配件展示系统
展品组成：40PVC线槽/阴角/阳角/直角/堵头/三通；20PVC线槽/阴角/阳角/直角/堵头/三通；Φ40PVC线管/弯头/接头/三通/管卡；Φ20PVC线管/弯头/接头/三通/管卡等。
|
