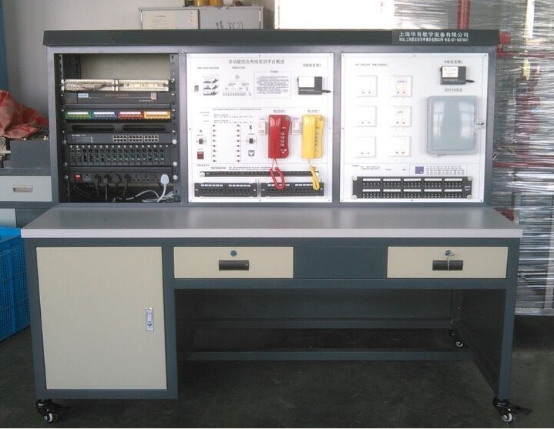

SD-81 多功能综合布线实训装置
一、设备配置参数
设备开放式标准机柜、网络设备、高级喷塑钢结结构、高级铝塑挂板、电源控制器、单口面板、双口面板、超五类非屏蔽RJ45插座模块、超五类非屏蔽RJ11插头、超五类非屏蔽RJ45插头、光纤插座（SC）、光纤插座（SC）、插座模块面板支架、智能巡测仪，超五类24位RJ45插座、管理线盘、光纤分线盒（12芯）、托架、光纤跳线、光纤跳线、光纤跳线、语音跳线、数据跳线、光纤适配器、光纤适配器、光纤适配器、110式100回线高频接线模块盘、110式200回线高频接线模块盘、IDC语音模块、IDC语音模块、五类1对UTP线缆、五类4对UTP电缆、超五类4对UTP电缆、五类25对UTP电缆、110型接线工具、110型接线工具、交换机、光纤收发器、网络测试仪、100Mbps网卡、实训考核系统、辅材及工具等组成。外形：1800㎜×800㎜×1600㎜。
能够使学生完成设备间子系统中机柜与设备的安装与布线、进线间子系统中入口管道的敷设及建筑物子系统中光缆的敷设等项目，并可通过垂直子系统对系统进行拓展，综合其它管理级别的设备，从而掌握其根本技术要点。
二、系统技术指标：
工作电压：单相三线220V±5% 50Hz，整机容量：＜200W；
外型尺寸：教学系统，180×80×160cm3
安全保护：具有漏电自动保护装置，故障设置：具有故障设置系统
三、完成的训内容
1) 设备间子系统实践；
2) 工作区子系统实践；
3) 管理区子系统实践；
4) 配线区子系统实践
5)；干线（垂直）子系统实践
6)；水平子系统实践
7)；干线子系统实践；
8) 网络评测与连接实践；
9）可接网络门禁的接线测试
10)；可接网络考勤的接线测试
11)；独立模块的独立认识、接线；
12) 数字电视接线实践、建筑群子系统实践；
13) 数据模块、语音模块、光纤模块制作实践；
14) 数据、语音安装调试实践；
15) 数据、语音通信、交换传输实践；
16) 系统整合的接线、设置、操作和演习
17）交换机、光纤收发器网络测试仪的实践
四、配置清单
|
序号 |
名称 |
型号 |
数量 |
备注 |
|
1 |
实训台架 |
1800*800*1600MM |
1 |
喷塑钢结构，高级防火面板 |
|
2 |
钳入式机柜 |
485*400*600 |
1 |
|
|
3 |
光端机 |
|
1套 |
|
|
4 |
收发器 |
光纤单纤单模 |
2套 |
|
|
5 |
程控交换机 |
16路 |
1台 |
|
|
6 |
网络交换机 |
S-1024\24口 |
1台 |
|
|
7 |
RJ45网络配线架 |
24口 |
1个 |
|
|
8 |
RJ11配线架 |
100-200回 |
1个 |
|
|
9 |
智能RJ45网络巡测仪 |
|
1套 |
|
|
10 |
RJ45智能巡检配线架 |
24口 |
1套 |
|
|
11 |
理线架 |
|
1个 |
|
|
12 |
RJ45线架 |
12口 |
2个 |
|
|
13 |
光纤收发机架 |
S-14口 |
1个 |
|
|
14 |
86面板 |
双口 |
6个 |
|
|
15 |
智能RJ110配线架 |
50回 |
1个 |
|
|
16 |
智能电甬插线排 |
6口 |
1个 |
|
|
17 |
话机 |
|
2个 |
|
|
18 |
光线接线合 |
12路 |
1个 |
|
|
19 |
话音实训线 |
2*0.5MM |
10条 |
|
|
20 |
网络实训线 |
0.5MM |
10条 |
|
实训配备工具
|
序号 |
名称 |
型号 |
数量 |
备注 |
|
1 |
打线钳 |
|
1把 |
|
|
2 |
多功能压线钳 |
|
1把 |
|
|
3 |
网络测试仪 |
|
1个 |
|
|
4 |
网络水晶头 |
|
100只 |
|
|
5 |
语音水晶头 |
|
100只 |
|
|
6 |
网线 |
|
100MM |
|
|
7 |
语音线 |
|
100MM |
|
|
8 |
语音模块 |
|
20个 |
|
|
9 |
网络模块 |
|
20个 |
|
|
10 |
扎带 |
|
1把 |
|
|
11 |
镙丝刀 |
|
1把 |
|
|
12 |
子母测试机 |
|
1对 |
|
|
