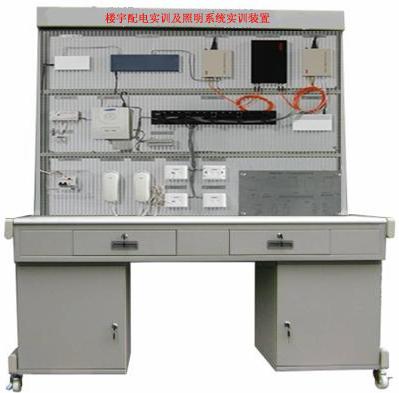

SDLY-01楼宇配电实训设备及照明系统实训装置

（一）供配电部分

供配电系统为建筑物提供能源，是智能大厦不可缺少的重要组成部分。对供配电系统的监控和管理功能主要有：

1、检测运行参数，如电压、电流、有功功率、无功功率、用电量、电网频率等，为正常运行时的管理及发生事故时的故障分析提供依据。

2、监视电气设备的运行状态，如系统各进线断路器、母线联络断路器等各种开关的合、分状态，如有故障，可自动报警，并显示故障位置、相关的故障电压和故障电流数值。

3、对系统和建筑物内用电设备的用电量统计，实行自动抄表、输出相关的数据清单。

4、对系统中用电设备的检修、保养维护进行管理，建立设备参数、运行记录、检修档案，为日常运行和维护保养提供必要的依据。

系统通过对各设备的状态及相关电力参数如电流、电 压、有功功率、无功功率、电能和各种开关量的监测与各种可自动操作的开关进行控制，实现电量的计量，显示主接线图，交直流系统合不间断系统（UPS）运行 的监控，实现对事故、故障的顺序记录，并可随时查询、制表和打印，并根据需要绘制负荷曲线图。

本实训装置能配合智能建筑楼宇供配电的有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电的基本结构，熟悉供配电监控系统，掌握供配电系统在楼宇自动化系统中的应用。

产品特点

•采用楼宇中典型供配电形式。

•采用工业特制隔离模块实现对配电系统中各种类型的电量进行采集。

•采用LonWorks总线通信协议的DDC模块进行控制。

•配置上位机监控系统，可实时监控供配电主线路图，分析和打印各类电量数据。

实训项目

（1）常用配电设备的认识与应用

（2）电量传感器的认识与应用

（3）楼宇系统的供电线路安装与操作

（4）楼层配电线路的安装与操作

（5）供配电系统线路状态的监测与控制

（6）备自投联动运行控制和调试

（7）应急电源配电线路运行和联动控制

（8）配电线路功率因数补偿运行控制

（9）供配电监控系统运行综合调度

（10）与消防自动报警系统的联动控制

（11）负荷线路故障判断和切除

（二）照明部分

在智能建筑中，电气照明是衡量向人们提供一个安全、高效、舒适、便利的建筑环境的一个重要指标。智能建筑中照明用电仅次于空调系统。如何既可以保证质量又节约能源，不仅是照明控制的主要内容，也是智能建筑设备自动化系统运行管理的一个重要组成部分。

本实训装置能配合智能建筑楼宇照明系统有关课程，进行有关照明配电部分的实训教学，可以让学生了解楼宇中照明配电线路的基本结构，熟悉照明监控系统，掌握照明系统子系统在楼宇自动化系统中的应用。

该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目的实训教学。适用于各类职业教育培训机构的教学。

产品特点

照明灯具和控制器件采用实物，实操性强。

照明控制能体现传统和智能照明控制的各自特点，对比性强。

采用LonWorks总线通信协议的DDC模块进行控制。

实训项目

（1）常用灯具的认知与应用

（2）照度传感器的认知与应用

（3）动静探测器认知与应用

（4）遥控照明控制器认知与应用

（5）照明灯具及普通控制设备的安装和调试

（6）应急照明设备的认知以及线路搭建

（7）时间表控制模式下照明线路组建和控制

（8）情景切换控制模式下照明线路组建和控制

（9）远程强制控制模式下照明线路组建和控制

（10）动态控制模式下照明线路组建和控制

（11）照明系统线路故障判断和切除

（12）楼宇照明运行线路整体设计
