SDFT-2015B型 人行道自动扶梯实训设备
(380000元/套)

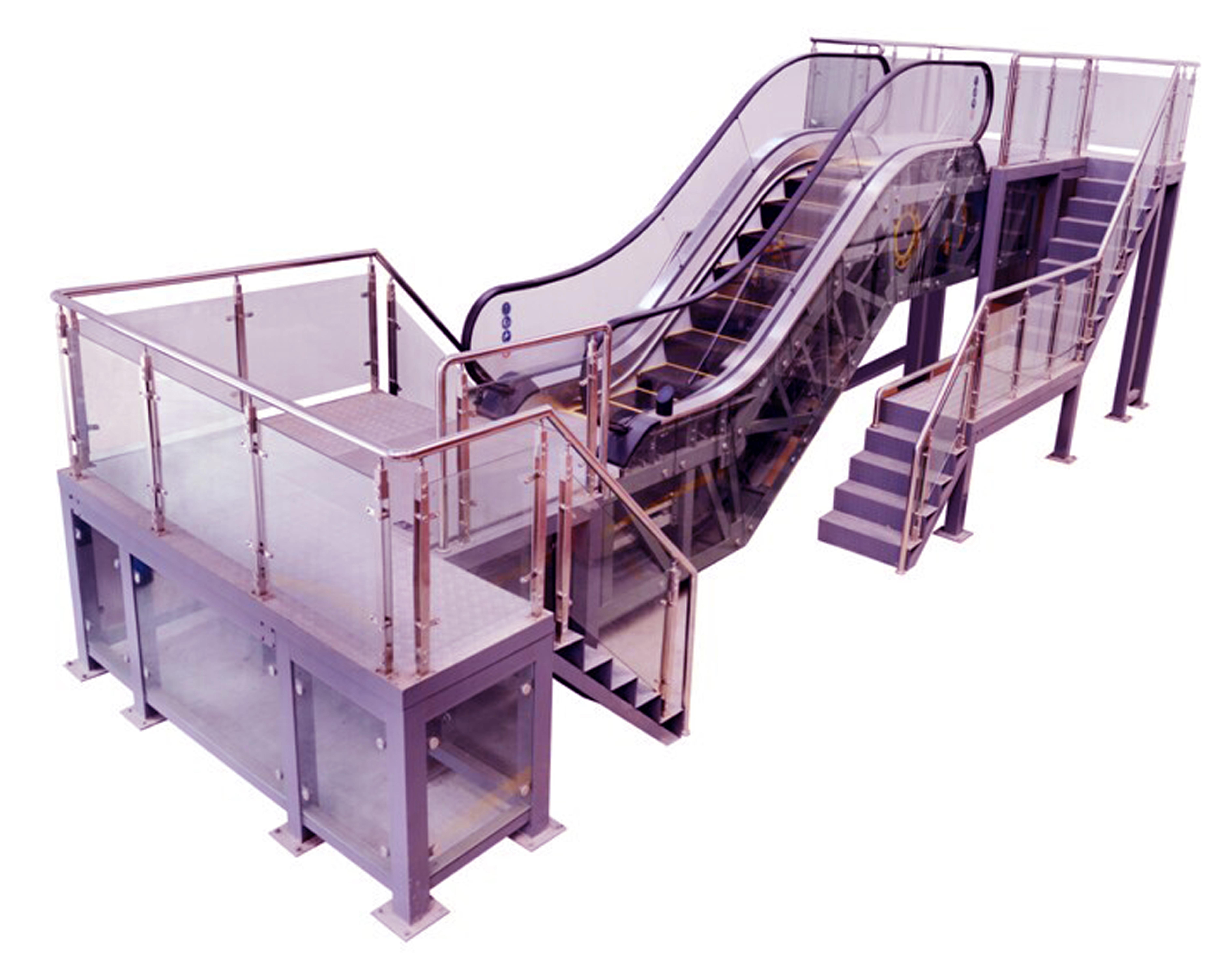

(参考图)
一、设备概述
SDFT-2015B型人行自动扶梯实训设备包括真实扶梯梯级踏板、扶手、链条、台架、安全保护、电气控制箱等。自动扶梯是以电力驱动,在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此,在客流量大而集中的场所,如车站、码头、商场等处,得以广泛应用。本扶梯设备具备运输能力,各传动零件均采用金属件精制而成,与实际电梯结构组成一致。电梯电气技能培训考核实验装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位的PLC电气控制教学、考核而研制,可用于课堂演示、电梯电气控制原理性操作及实验实习。实训装置人为隐蔽地设置了几十项电路故障,学生借助原理图分析、判断故障,全面真实的了解电梯电气故障及排除,是进行技能培训考核的理想设备,教学效果真实显著。
二、技术参数
1.输入电源:三相四线(或三相五线)AC380V±10%,工频50Hz
2.整机容量:<8KVA
3.提升高度:2500mm,额定速度:0.5M/S,输送能力:8000人/小时。
4.控制方式:PLC+变频节能自起动控制系统。
5.监控系统:对实训系统电压、电流等工况实时监控显示系统。
6.故障模块:设备具有30位常见故障设置开关,模拟扶梯实际运行过程中常见故障设置功能。
7.安全保护:设备具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。
8.设备外形尺寸:11000mm(长)×3000mm(宽)×3500mm(高)
9.实训桌尺寸:1600×730×1500mm(长宽高)
10.装置结构:实训自动扶梯衍架为全钢喷塑结构,控制实验台为铁质双层亚光密纹喷塑结构,实验桌为欧标工业铝合金型材搭建而成,美观大方;实验柜设有两个大抽屉,用于放置工具及资料,右侧摆放控制电脑主机,坚固耐用。
三、基本配置
序号 |
名称 |
数量 |
单位 |
备注 |
1 |
扶梯维修实训结构组件 |
1 |
套 |
|
2 |
扶梯支撑固定支架组件 |
1 |
套 |
|
3 |
扶梯检修工作通道平台组件 |
1 |
套 |
|
4 |
扶梯电气控制考核实训系统 |
1 |
套 |
|
5 |
维护安装实训工具组件 |
1 |
套 |
|
四、实训项目要求
1、认识自动扶梯的结构,涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。
2、认识自动扶梯安装保护装置的作用、安装位置。(曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、辅助制动器、机械锁紧装置等)
3、扶梯梯级拆卸实训。
4、扶梯梯级安装实训。
5、扶梯保养:梯级系统保养、扶手系统保养、安全保护装置检查、传动部件维修保养。
6、护壁板、内外盖板、裙板的清洁保养。
7、电气控制系统及照明系统检测维修。
8、扶梯梯级清洁维护。
9、扶梯梯级整体运行检查。
10、扶梯上、下机房的清洁保养。
11、扶梯润滑油系统的补充与更换实训。
五、三维立体动画仿真教学演示软件
按照自动扶梯实训设备等比例尺寸(1:1)进行三维实体建模处理,把自动扶梯实训设备组成结构的各部分完全、完整真实地用3D建模,每个构件按照实际扶梯结构,自由组合在一起,形成有机的整体,便于学生实训前后观察、测量每个组件的尺寸及结构,再现自动扶梯的完整结构组成到电脑屏幕上,让学生可以自由的在电脑上仿真拆装扶梯的各个组件部分,详细了解扶梯的结构组成和组装过程中的注意事项,让学生养成在安装、维修、养护中良好的职业习惯,以及需要注意的组件安装拆卸顺序。
六、配件材质
序 号 |
内 容 |
1 |
扶手支架型材 :发纹不锈钢材料 |
2 |
护壁板 :透明钢化玻璃 |
3 |
内盖板 :发纹不锈钢材料 |
4 |
外盖板 :发纹不锈钢材料 |
5 |
围裙板 :发纹不锈钢材料 |
6 |
梯级 :不锈钢喷塑,梯级宽度:800mm |
7 |
梯级颜色 :黑色(带黄边框) |
8 |
扶手带 :黑色 |
9 |
前沿板及盖板 :发纹不锈钢材料 |
10 |
梳齿保护 :合成树脂(黄色) |
11 |
桁架保护 :5mm透明有机玻璃板 |
11 |
故障显示 :中文声光显示 |
12 |
变频节能功能 :光电传感器 |
七、主要部件配置表
序号 |
名称 |
型号 |
品牌 |
产地 |
备注 |
1. |
主控系统 |
三菱PLC |
三菱电气 |
进口 |
|
2. |
接触器 |
SC系列 |
正泰电器 |
浙江 |
|
3. |
空气开关 |
S系列 |
正泰电器 |
浙江 |
|
4. |
热继电器 |
TR-N2/3系列 |
正泰电器 |
浙江 |
|
5. |
接近开关 |
N15-G12-AN16 |
TURCK |
全球采购 |
|
6. |
插件 |
AMP系列 |
TYCO |
全球采购 |
|
7. |
驱动电机 |
JC配套 |
三菱配套 |
中国 |
|
8. |
桁架 |
电梯专用 |
三菱配套 |
中国 |
|
9. |
上下部梯路 |
电梯专用 |
江苏华科 |
江苏 |
|
10. |
自动润滑系统 |
电梯专用 |
三菱配套 |
中国 |
|
11. |
梯级 |
电梯专用 |
三菱配套 |
中国 |
|
12. |
扶手带 |
电梯专用 |
三菱配套 |
中国 |
|
13. |
变频器 |
SK系列 |
三菱配套 |
中国 |
|
14. |
光电开关 |
AMP221C500 |
TELCO |
全球采购 |
|
15. |
方向指示器 |
SY系列 |
长江电气 |
浙江 |
变频启动 |
|
