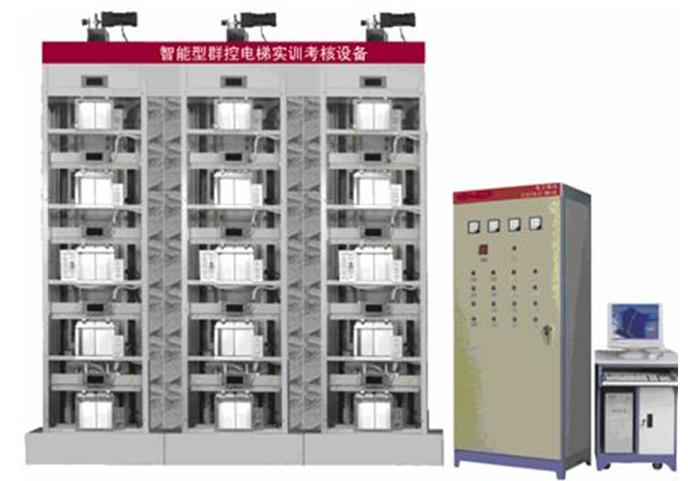

SDDT-3智能型群控五层电梯实训考核设备







一、产品概述

本设备采用交流变频调速器与PLC程编的开关量与 数字量双制式控制,并且设置了电路部分、机械部分等常见的几十项故障供学生动手实操。整套设备采用三台五层电梯群控,每台电梯都有一台PLC控制,PLC 之间通过RS-485串行通讯交换数据,电梯外呼统一管理,更加接近现实中的楼宇电梯控制。学生不但可以锻炼故障检测和排除故障的能力,还可以了解多台 PLC联机编程原理和提高编程技能水平。通过计算机网络、编程软件、考核系统软件、人机界面与硬件配合,充分体现了科学性、先进性、实现了信息化、网络 化、智能化、监控性、实时性、拓展性、互动性、系统性、安全性和智能考核打分等功能。

本设备采用交流变频调速器与PLC通过开关量或数 字量两种模式进行控制,并且设置了常见的几十项电路故障供学生实操。整套设备采用三台五层群控电梯,每部电梯都由一台PLC控制,PLC之间通过RS- 485串行通讯卡交换数据,电梯外呼统一管理,接近现实中的楼宇电梯控制。通过它,学生不但可以提高故障的检测和排除能力还可以了解多台PLC联机编程原理从而提高编程技能。

     整套系统的通讯接口采用开放式结构,且可以联入教学网络中,可以成为楼宇智能化控制系统的一部分。该套系统配备智能考核软件系统,可以在电脑上进行智能考核。适用于大中专院校、技校、职业学校或电梯专业使用。



二、技术参数

工作电源:AC380V±5%(三相五线)  50Hz

额定电流:5A

环境温度:-10℃~40℃

相对湿度:≤90%

外形尺寸:1980×660×3000mm

控 制 柜:800×480×1850mm

变 频 器:FR-A740-0.75KW

P L C:三菱FX

控制方式:开关量/数字量双控及VVVF技术

层    数:五层五站×三台

曳引机功率:90W/380V

设备重量:700Kg



三、产品结构

井道框架:相当于电梯附着的建筑物,为电梯提供支承,固定导轨,采用钢架结构。

曳引机:位于柜架顶部,是电梯的动力设备,安装在两条承重梁上。主要由以下部分组成。

电动机:鼠笼式三相感应电动机,采用变频变压(VVVF)驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,模拟真实电梯良好的舒适感。

制动器:只在电梯通电运转时松闸,当电梯停止时制动,并保持轿厢位置不变,工作电压为AC220V。

控制器:采用蜗轮蜗杆减速器,具有精度高、效率高、噪音低的特点。

曳引轮:绳槽为半圆槽,提供钢丝绳与绳轮之间的磨擦力。

变频器:根据PLC给出的指令,对电机的运行频率、电压进行调制,使电机平衡。

可编程序控制器(PLC):控制电梯的运行状态,根据内呼或外呼信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号、顺向载停、反向保留信号、自动关门等功能。

安全及门锁回路:由继电器回路组成,门锁、急停开关的通断决定安全回路的正常与否,以使PLC判断电梯是否处于安全状态。

导  轨:分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。

轿  厢:由曳引钢丝绳悬挂,通过曳引轮另一端连接对重,在导轨上运行,轿厢装备自动门,门上装有联锁开关,当门关闭后电梯才能启动,门上还有安全触板,当关门过程中碰到障碍物时,轿门马上开启。

对  重:与轿厢连接,作用是平衡轿厢的重量。

层  门:门上有门锁开关,当层门关闭后,电梯才能启动。

操纵箱:设在井道正面左侧,模拟乘客在轿厢内选层的信号输入设备

数字显层器:七段数码管显示轿厢所在楼层“1”、“2”、“3”、“4”、“5”选层按钮、开关门铵钮

方向指示灯:电梯运行方向指示

超重指示灯:电梯超重时指示(带声音报警)

电源锁:开关电梯电源,即首层外呼盒

减速信号系统:由永磁感应器构成,提供轿厢停层位置信号

终端保护开关:感应器提供电梯运行终端信号,电梯超过它时,安全回路及电源被切断,保证电梯不超出终端。



四、基本配置

序号

配置名称

型号

规格(长×宽×高)

单位

数量

备注

群梯控制实训考核设备



1

五层五站教学透明电梯

SYDT-3

660×660×3000mm

3



2

控制柜

SYDT-3

800×480×1850mm

1



3

计算机系统





1



4

电脑桌

SYDT-3-3

600×750×780mm

1



5

高级五轮转椅





1



6

手持编程器

FX-20P



1



7

编程电缆

SC09



1



8

电源电缆





1



9

群梯实训说明书





1



10

配套光盘





1

包含相关软件及电子版手册





五、可进行的实验项目

电梯单梯运行演示

电梯群控运行演示

电梯安全保护装置演示

电梯门系统运行演示

电梯运行状态监控

电梯运行调速实训

电梯门机调速实训

电梯排故实训

电梯编程实训



六、群梯控制系统智能考核监控软件

本套设备的智能监控软件要根据实物的功能而设计的,界面要简单明了。在一台电脑的界面上就可以监视到整个电梯群的工作情况,每台梯的位置,运行状态,以及超重情况。
