SD-DT2000四层透明仿真双联教学电梯









一、透明仿真双联教学电梯概述

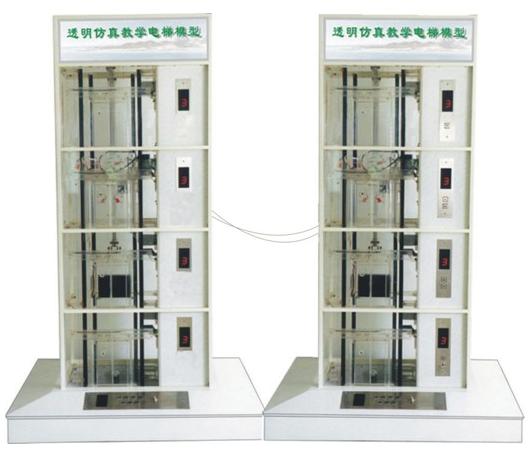

DT2008 型透明仿真教学双联电梯模型是在DT-2008透明仿真教学电梯模型的基础上，经二次研究开发出来的。从外型尺寸上来讲，其实就是两台单台透明仿真教学电 梯模型；主要区别在编程及其实功能实现上不一样，即由两台单梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮，双联电梯的运行特点是采用就近的原则。 （即假设一台电梯的轿厢在四楼，另一台在三楼，此时如一楼有召唤信号，则三楼的电梯响应召唤信号，四楼的不响应）。
本电梯是根据最常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。
电 梯的电气控制系统采用可编程控制器 (PLC) 实现逻辑智能控制，交流变频调速(VVVF) 驱动，其硬件构的组成及功能与实际电梯完全一样。 具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平 稳、操作简单、能耗低和便于教学等特点。　　　　　　　　　　　　　　　　




二、透明仿真双联教学电梯的基本结构：

1、机房部分：包括曳引机、限速器、电磁制动器；
2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、 接线板等设备；
3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；
4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；
5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。

三、透明教学电梯模型的基本功能

A. 超速安全保护系统
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 门安全触板保护装置
在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
D. 门机力矩安全保护装置
门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。
E、厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
F. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。

四、透明教学电梯模型主要技术参数：

1、外形尺寸： 长×宽×高（mm） 1450×1160×2400
2、净 重 量： 160kg
3、载 重 量： 5kg
4、控制方式： PLC控制 （PLC要求：继电器输出；输入输出点数至少56点；）
可选用的PLC品牌：松下、三菱）
5、调速方式： 交流变频调速
6、结构形式： 四层站
7、曳 引 机： 速 比 15:1模数 1.5 (蜗轮减速器)
8、拖动电机： 型号：JW524 电压：AC220V 50Hz 功率：0.18KW 转速：1400rpm
