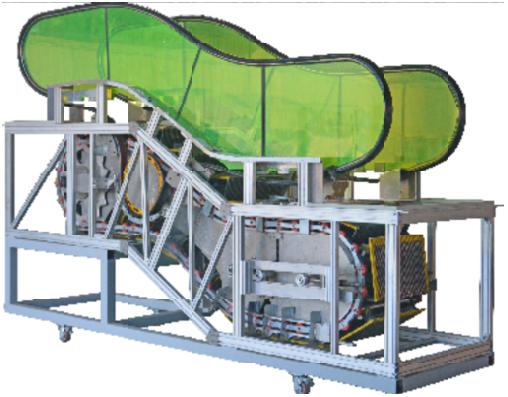

1.自动扶梯模型实训考核装置，是根据商用自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的自动扶梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。整个装置采用铝合金型材骨架、曳引装置、铝合金驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。

2.电气控制采用西门子PLC系统，驱动采用变频节能控制；智能故障考核系统采用10寸真彩触摸屏。系统有教师登陆和学生登陆功能，16个故障设计功能，定时排故，考题计分功能，扶梯模型配套有电气故障点设置，学生可以通过故障现象在装置上检测、查找故障点，并将其修复。通过在该实训装置上的实训训练，使学生能够真正学习和掌握自动扶梯的安装维修保养技术及技能。具备故障反馈、故障代码查询。

3.整个扶梯模型安装在移动车上可以方便实现移动、旋转，方便教学。

1、输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz；

2、工作环境：环境温度为-5℃～+40℃，相对湿度＜85%（25℃）；

3、整机容量：≤2.5kVA；

4、模型尺寸：4350mm（长）×1200mm（宽）×2520mm（高）；

  移  动  车：4350mm×1200mm×820mm

   控  制  台：1200×750×1210mm（长*宽*高）；

5、提升高度：600mm；

6、运载能力：200KG

7、驱动方式：PLC可编程控制，变频节能起动/运行；

8、监控系统：电压、电流工况实时监控；

9、智能故障考核系统采用10寸真彩触摸屏。具备16个常见故障设计功能。

9、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。

1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。

2、认识自动扶梯安装保护装置的作用、安装位置包括：曳引链条断裂保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。

3、自动扶梯的基本安全操作与使用；。          4、梯级的拆装操作；

5、梳齿板的调整；     6、梳齿前沿板的调整； 7、扶手带的张紧的调整；

8、梯级链张紧的调整； 9、驱动链的调整；    10、自动扶梯紧急救援；

11、扶梯安全回路故障查找及排除；     12、扶梯防逆转机械实验；

13、扶梯安全监控电路故障查找及排除； 14、辅助制动机械实验；

15、上下部曳引链安全实验        16、主机断链安全实验







四、智能考核系统

    智能故障考核系统：采用10寸真彩触摸屏，

1、传动齿轮采用15mm厚铝合金板材数控精加工而成，精度高重量轻，不生锈，

2、梯级链条采用2mm厚镀锌板制作主，铝制销轴，传动平稳，不起锈。
