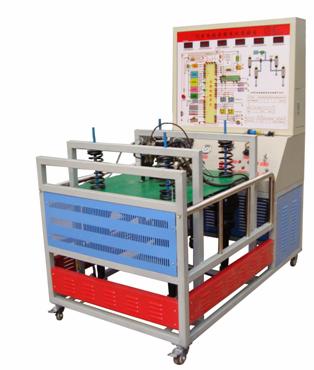

凌志400电控悬架系统实训台

（一）产品简介

1、整体采用优质钢板骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。实验台背面设置对开门，方便维修。右则边设置故障系统。底部采用带刹车的万向轮，移动和固定两相宜方便调整设备的摆放位置。整机坚固耐用又美观大方。

2.面板采用大型彩色喷绘原理图的高级教学面板,表面加装有机玻璃保护及铝合金边框包裹。

（二）结构组成

凌志400车门开关、刹车开关、高度控制开关、空气悬挂电脑、左前轮空气悬挂、右前轮 空气悬挂、左后轮空气悬挂、右后轮空气悬挂、左前、右前、左后、右后高度传感器、干燥器和空气泵、前高度控制阀、后高度控制阀、排气阀，诊断座、发电机充电模拟、节气门开度模拟、转向传感器、大型彩色喷绘电路原理图、故障设置和排除盒，附使用说明书与实验指导书，相关课题的教学资料。

（三）功能特点

1、 指针式仪表检测工作气压；

2、 数字仪表显示各高度传感器工作电压

3、 模拟路面情况、载荷变化情况、行驶状况进行电脑自动调整；

4、 外接式电脑检测端子，便于检测；

5、 可读取故障码；

6、 外接发光二极管，显示各电路工作状况；

7、 故障模拟系统、便于学生考试；

8、 万向脚轮框架，便于移动教学。

9、 充分展示空气悬挂系统的组成结构，模拟汽车在各种行驶状况，展示空气悬挂系统随行驶状况变化而自动升高、降低及电控避震的阻尼变化等工作过程。

10、 故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。

（四）技术参数

外观尺寸：1000×1650×1850mm

电源：220V

蓄电池：60AH/12V
