 汽车底盘实训系列 >> 组合式独立悬架系统结构演示教学平台A

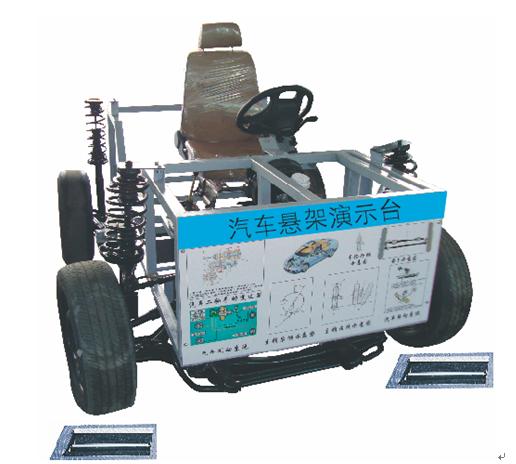

组合式独立悬架系统结构演示教学平台A

(一)产品简介

      本产品由四种不同独立悬架系统(左右前悬架:麦弗逊+双横臂;左右后悬架:双纵臂+ 单纵臂)、轮胎、可移动式台架等组成。适用干中高等职业技术院校、普通教育类学院和培训机构对汽车底盘的悬架系统实训的教学需要。本实训台功能齐全、操作方便、安全可靠。

(二)结构组成

四种不同独立悬架系统、交流调速电动机、凸轮偏心装置、减震器、轮胎、彩色结构原理图板、可移动式台架等。

(三)功能特点

1、不同独立悬架系统结构对比实验

2、不同独立悬架系统原理与结构认识实训

3、演示不同独立悬架系统的工作过程。

4、通过电机驱动偏心装置,进而分别驱动装配在四种不同类型独立悬架上的轮胎运动。由电机调节振动频率,通过偏心装置调节振动幅度。可单独调节壹套悬架系统;或者同时 调节4种不同独立悬架

5、拆装实操。

6.底架部分采用钢性结构焊接,表面烤漆工艺,带自锁脚轮,安全可靠。

7.实训配备有使用说明书及相关资料。

8、万向带锁脚轮台架,便于移动教学。

(四)技术参数

1600mm × 1000mm × 900mm(长×宽×高)

驱动调速电机:380V/3.5KW   4只;

驱动车轮电机:380V/1.5KW   4只;

滚筒直径: 200mm(四套)

电源:380V;

选匹车型:

麦弗逊悬架:迈腾      双横臂悬架:Mazda6

双纵臂悬架:凯美瑞    单纵臂悬架:帕萨特

轮胎转速:0-100rpm;

轮胎振幅:0-100mm;

固定台架材料:白钢
