 汽车底盘实训系列 >> 手动变速器解剖运行实训台(前驱动式)

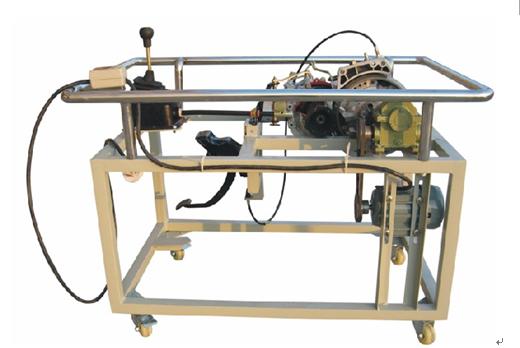

手动变速器解剖运行实训台(前驱动式)

(一) 产品简介

本实训台采用大众前驱原厂手动变速器为基础,交流电机为动力源,可对手动变速器进行换档等实际操作。真实展示手动变速器组成结构和原理及工作过程。适用于各类型院校及培训机构对汽车手动变速器理论和维修实训的实训教学需要。

本实训台实训功能齐全、操作方便、安全可靠、美观大方。

(二) 结构组成

大众前驱原厂手动变速器总成、减速机构、挂档杆总成、交流电机、移动台架等。配任务驱动教学模式的实训指导书及台架操作说明书。

台架安装带锁止万向的脚轮、台架高温及转动等部位加装防护装置。

(三) 功能特点

1. 手动变速器正常操作运行。

2.实训台加装电源总开关、及其他转动部位防护罩等安全保护装置。

3.变速器可进行换档等实际测试。

4. 采用真实的原厂手动变速器进行机械剖切,充分展示变速器机械部分的内外结构。

5.对变速器各机械剖面采用不同颜色的油漆进行喷涂。

6.由电机驱动机构带动变速器输入轴运转,真实演示不同档位下的动力传递过程。

7.实训台底座部分采用钢性结构焊接,台架表面采用烤漆工艺,带万向自锁脚轮装置。

(四) 技术参数

1.外形尺寸:1100mm X 800mm X 1250mm(长X宽X高)

2.动力电源:220V交流电压

3.输入电源:220V交流电压

4.工作电源:12V直流电压

5.工作温度:-50℃~50℃、

6.电机:220V/750W
