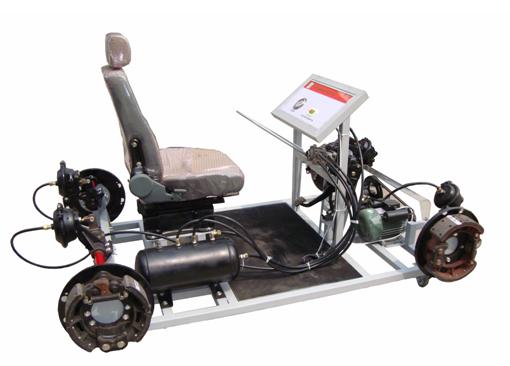

汽车气压刹车系统实训台

（一）产品简介

1．选用轻卡汽车制动系统原车材料、前后刹车机构等组件，合理装配在钢制移动台架上；

2．气压表实时显示制动时气压的变化；

3．配套汽车制动系统实验台使用操作与实训课题的实训指导书。

（二）结构组成

1．前后制动机构总成。

2．制动压力表。

3．制动泵及分泵机构。

4．可移动台架。

5．交流电机。

6．空气泵，制动系统各类型阀。

（三）功能特点

1．可动态演示汽车气压制动系统工作原理过程。

2．实现汽车气压制动系统拆装与元件检修实训操作。

3．实现汽车气压制动系统调整维护等实训操作。

4．适用于汽车职业教育各级别的培训、考核。

5．实训台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。

（四）技术参数

外形尺寸：1550×1250×800mm

电机：220V/750W

电源：220V

工作温度：-50℃～50℃
